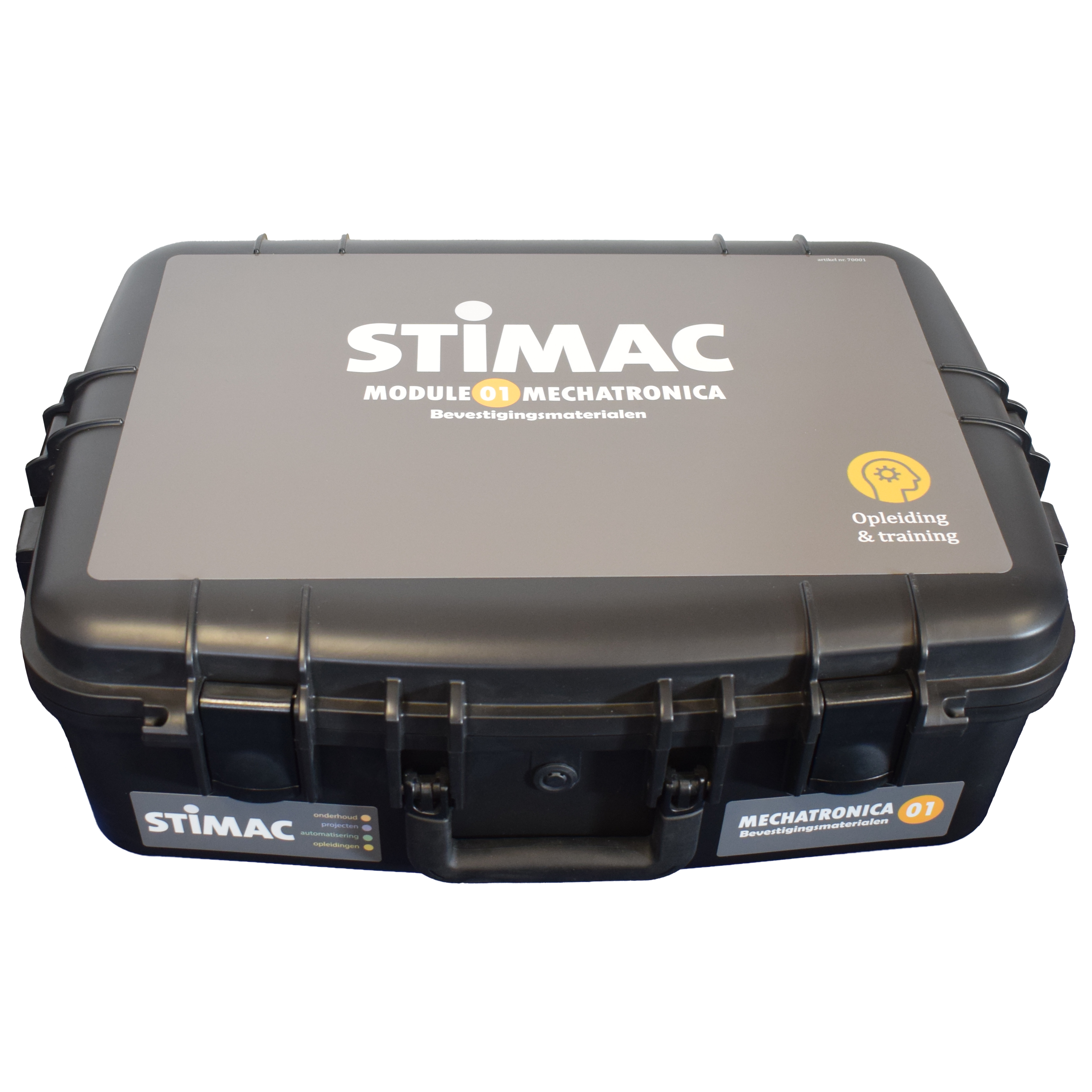

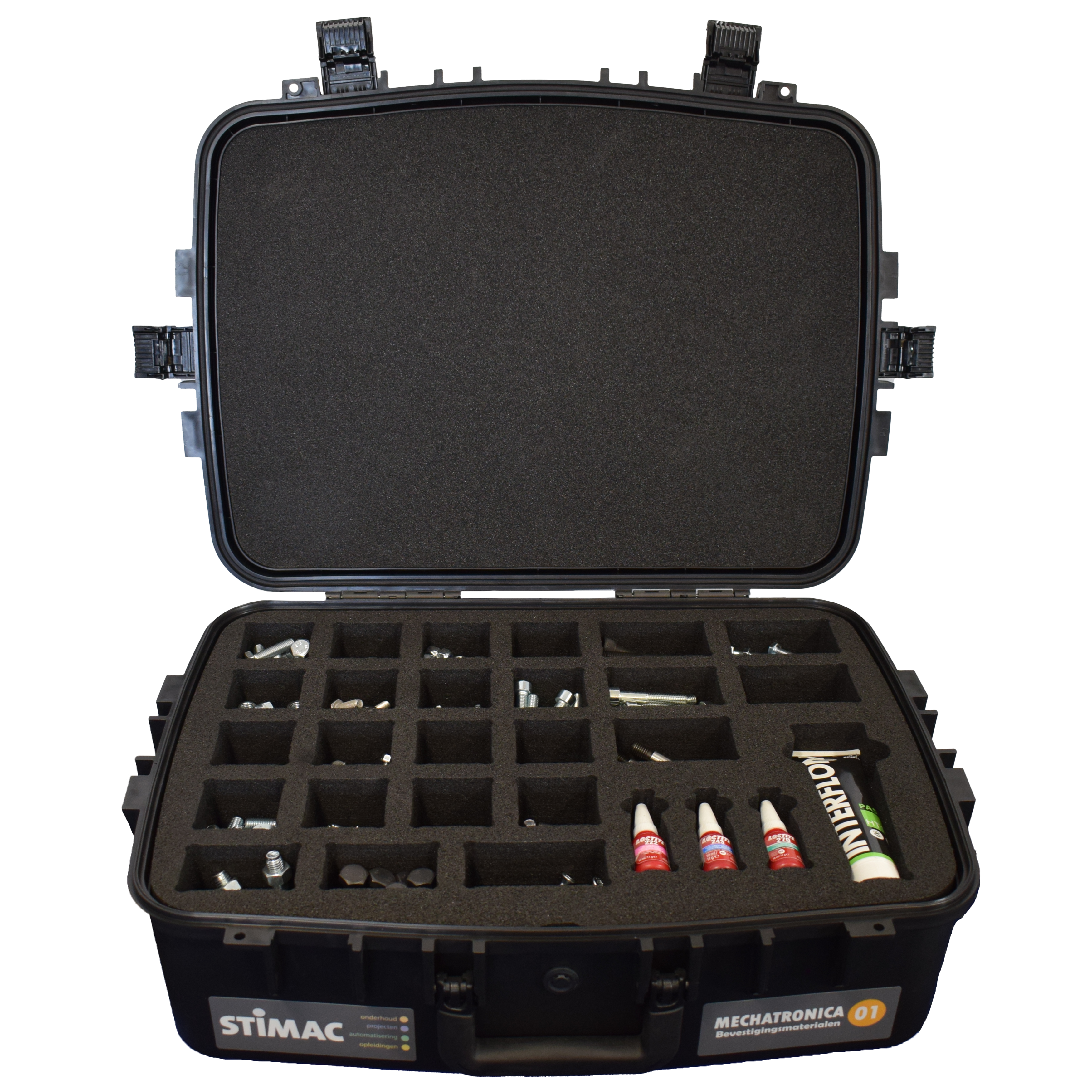

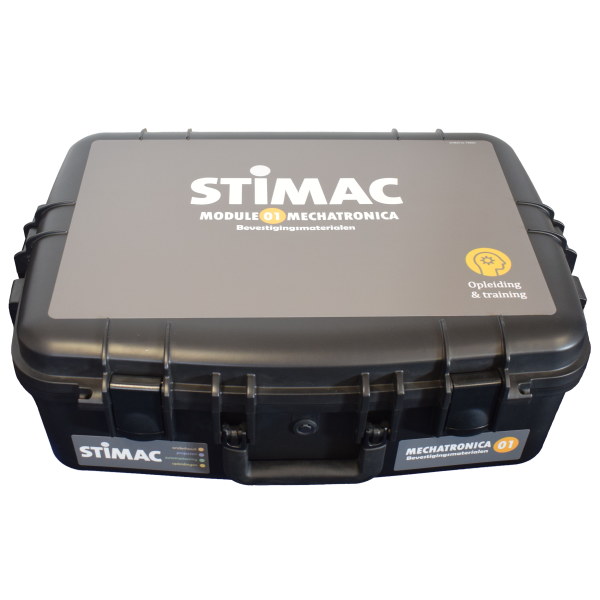

OK01; Bevestigingsmaterialen

Inhoud koffer en leerdoelen:

In de koffer zitten de meest voorkomende standaard bevestigingsmaterialen, toebehoren en borgingsvloeistoffen. De verschillen tussen de verschillende bevestigingsmaterialen worden benoemd (zeskant, inbus, torx, etc. Aan bod komen ook zaken zoals het verschil tussen de verschillende soorten RVS (A2 en A4), hardheden (8.8, 10.9, 12.9) en coatings zoals zink. Via praktijkvoorbeelden worden gevraagd om de juiste materialen met onderbouwing toe te passen.

• • Kennismaking met verschillende soorten bouten/koppen;
  • Kennismaking met montage manieren bout – ring – moer;
  • Begrijpen waarom soorten ringen en moeren toegepast worden;
  • Verschillen en toepassingen leren in verschillende RVS soorten (A2 en A4);
  • Coderingen op bouten, toepassingen en hardheden van bouten (4.6 / 8.8 / 10.9 / 12.9) begrijpen;
  • Verschillende overige technische basiscomponenten begrijpen en hun toepassing weten;
  • Leren over het hoe en waarom van montagepasta’s;
  • Bespreken van chemische borgingsmiddelen en hun toepasbaarheid in verschillende situaties;
  • Aandraaimomenten van bouten bespreken en toepassen van verschillende gereedschappen.

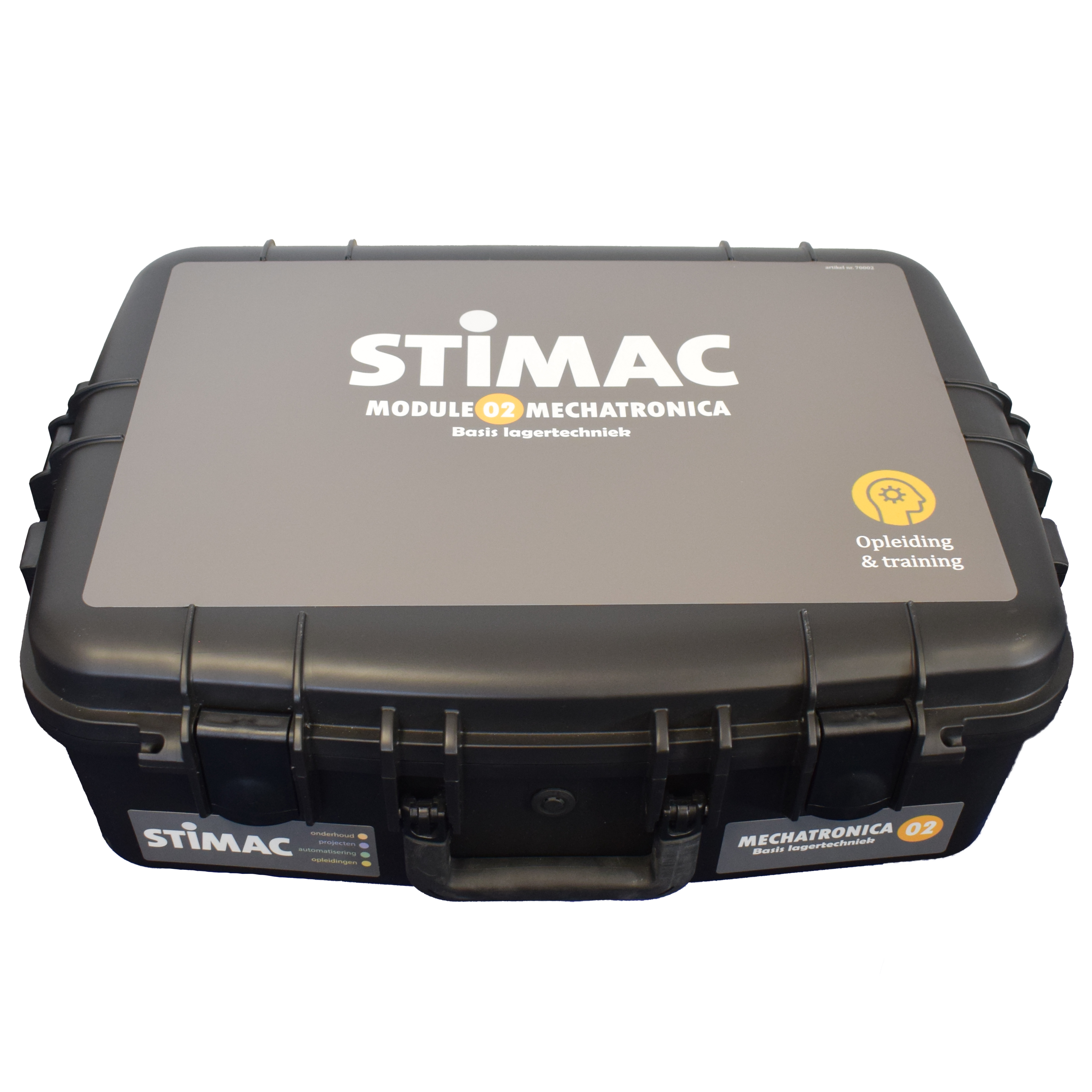

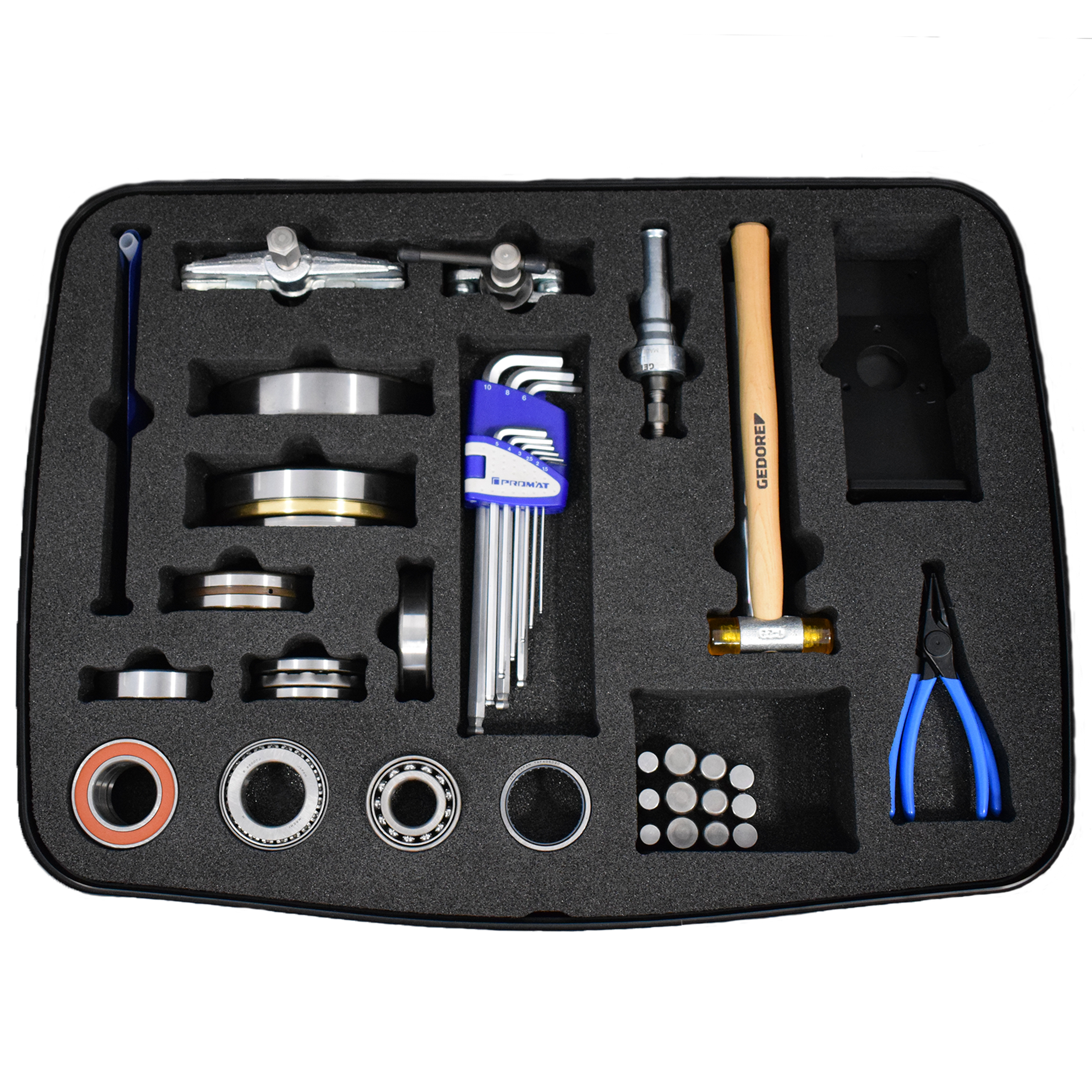

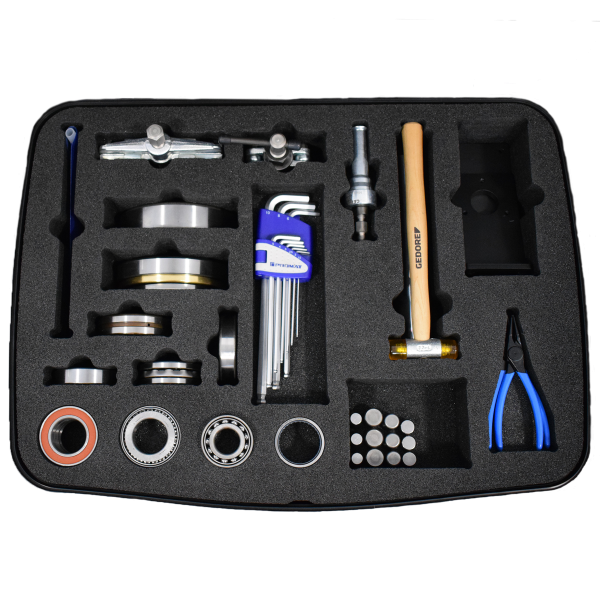

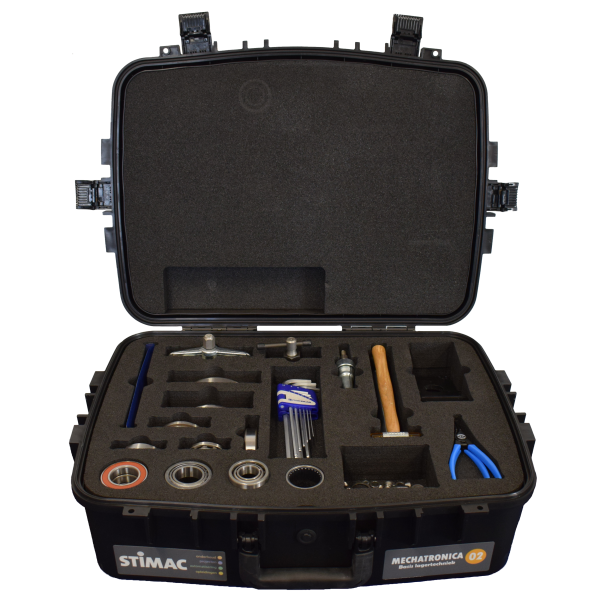

OK02; Lagertechniek basis

Inhoud koffer en leerdoelen:

• • Opbouw van lagers bespreken; kooi/wentellichaam/binnen- en buitenring/afdichtingen;
  • Besproken wordt de opbouw van lagers en de verschillende rolelementen;
  • Opbouw van lagers bespreken; kooi/wentellichaam/binnen- en buitenring/afdichtingen;
  • Verschillende soorten wentellichamen bespreken met hun verschillende toepassingen;
  • Soorten afdichtingen en de verschillende toepassingen en mogelijke uitwisselbaarheid;
  • Coderingen van lagers begrijpen inclusief herleiding naar de asmaat;
  • Praktische eenvoudige montage van lagers op een as, gebruikmakend van een daarvoor bestemde montagebus;
  • Demonteren van lagers van een as door gebruik te maken van een lagertrekker;
  • (De)monteren van een lager uit een huis door gebruik te maken van een binnentrekker;
  • Bespreken van de maximale temperaturen die lagers mogen bereiken tijdens montage/bedrijfstoestand met mogelijke gevolgen indien de temperatuur te hoog wordt;
  • De belangrijke werking van smeervetten in lagers (summier).

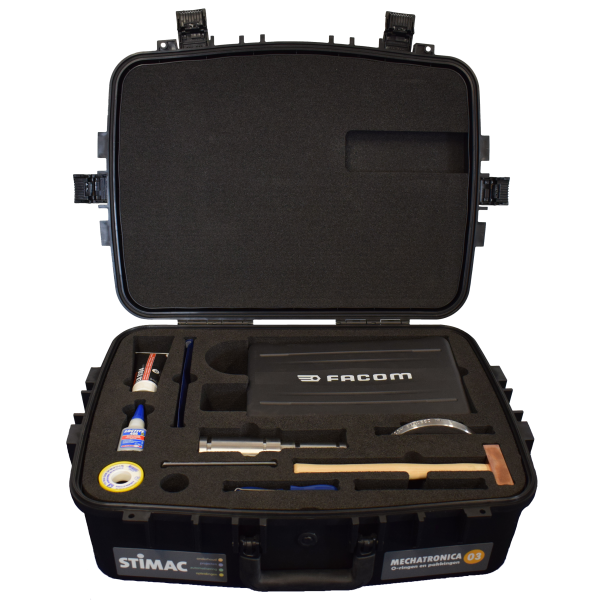

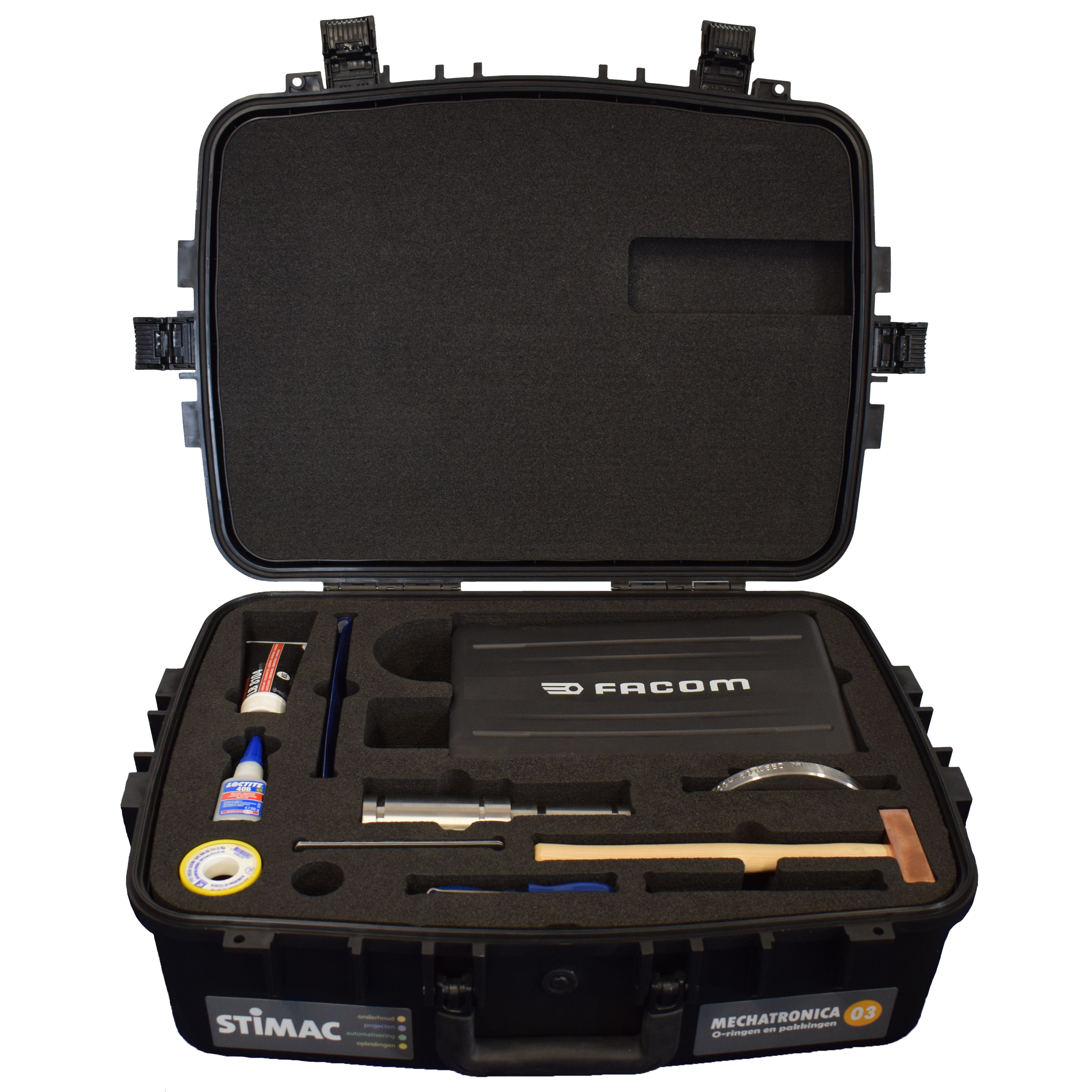

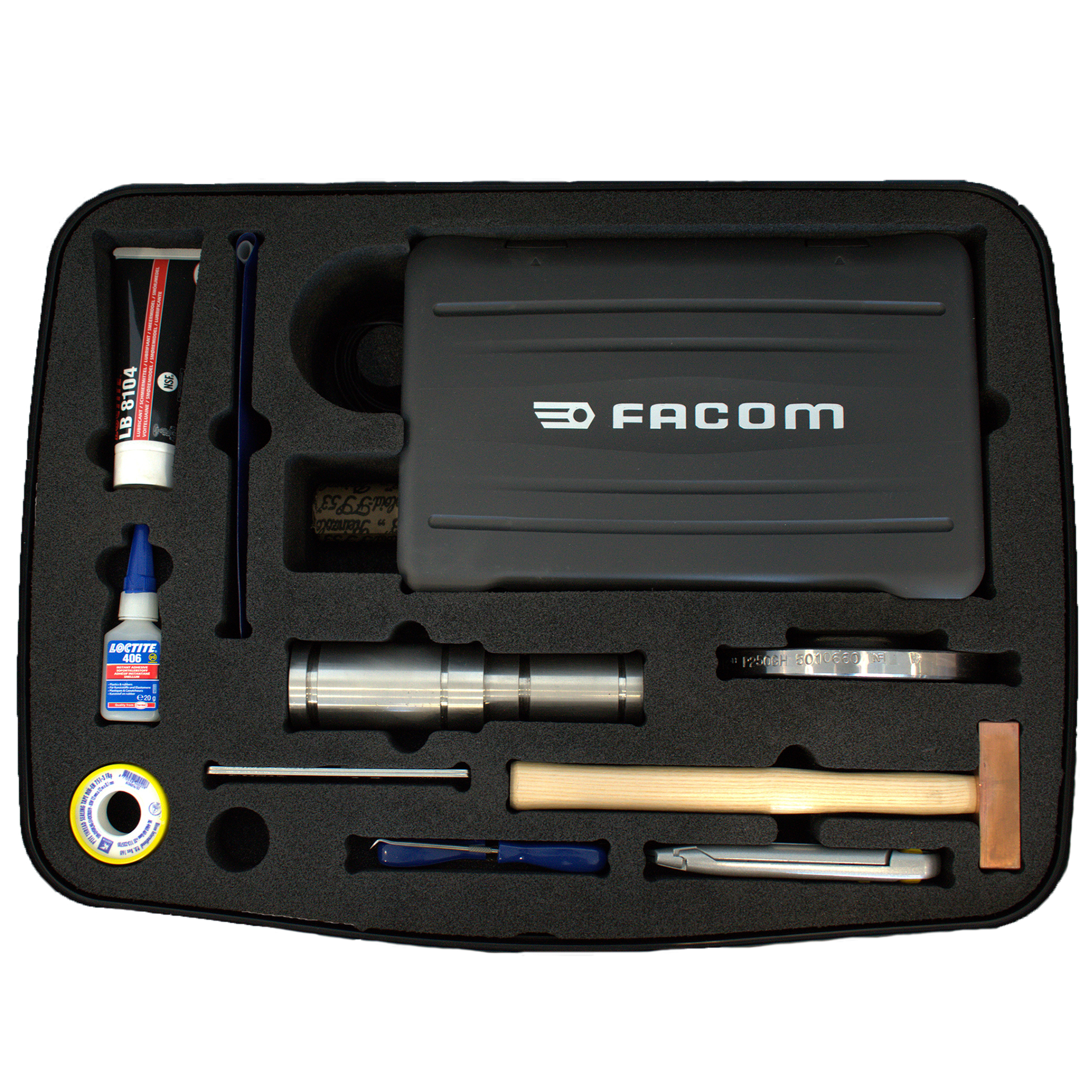

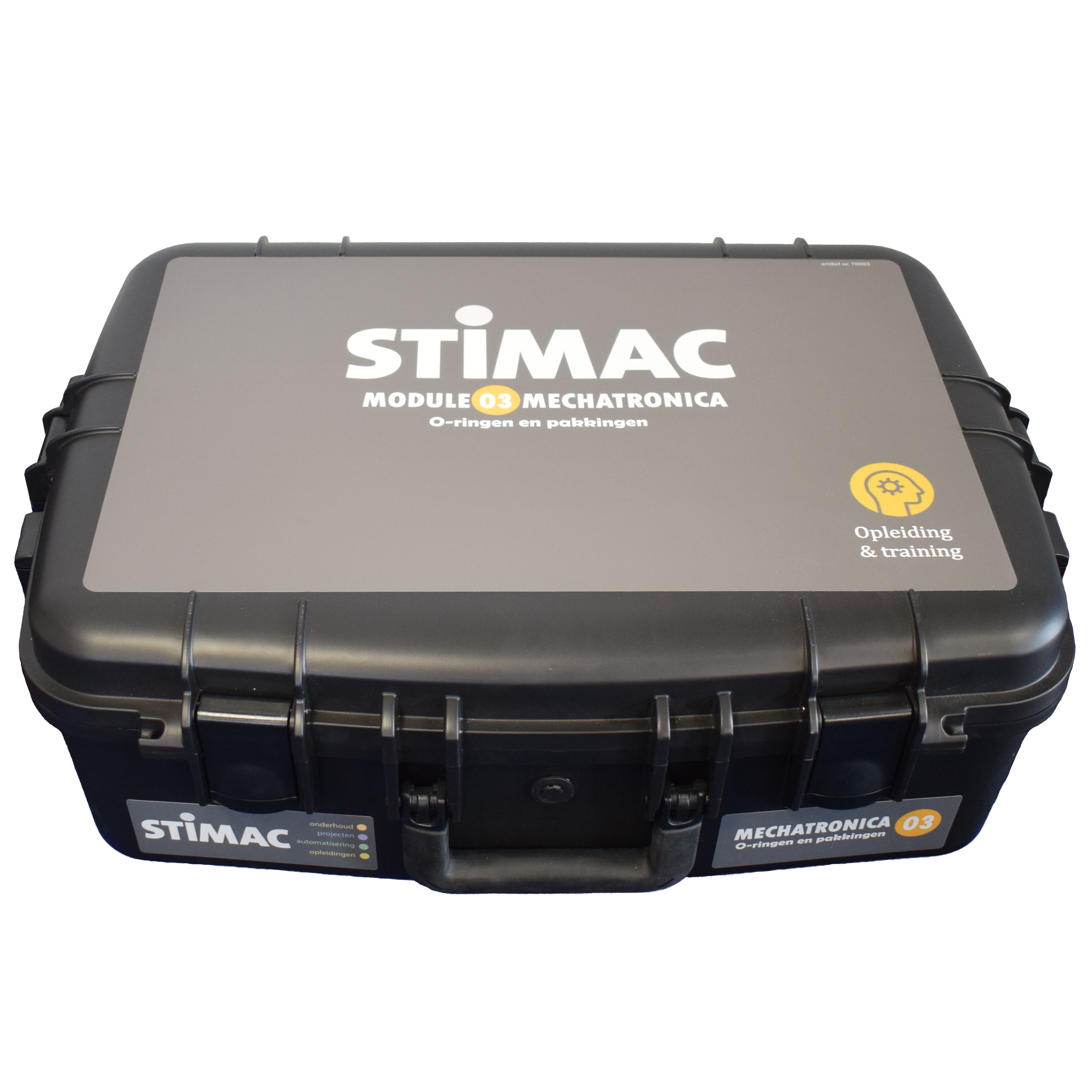

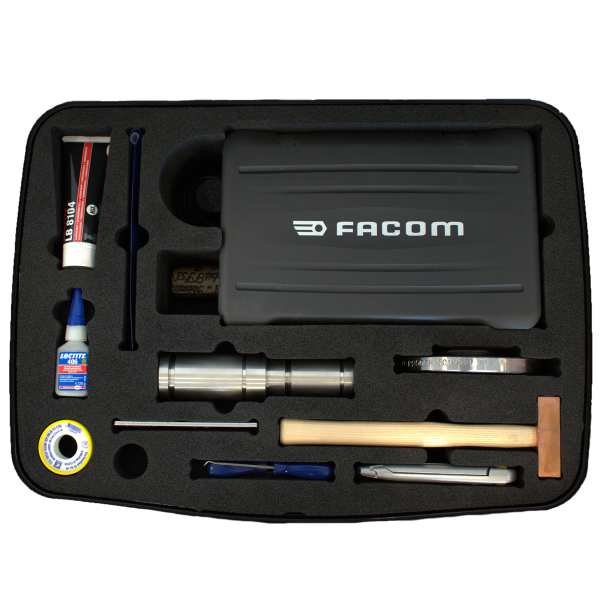

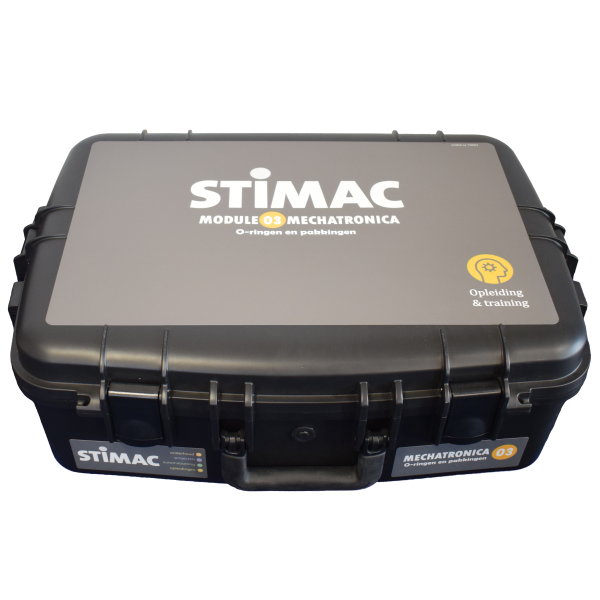

OK03; O-ringen en pakkingen

• • Het begrijpen van de maatvoering van O-ringen. Zelf ook de maatvoering bepalen;
  • Het begrijpen van de toepassingen van verschillende materialen van de O-ringen;
  • Het fysiek meten van de as en op 4 plaatsen de juiste O-ring bepalen;
  • Zelf vervaardigen van O-ringen door gebruik te maken van de juiste gereedschappen;
  • Leren hoe je eenvoudig O-ringen/pakkingen kunt demonteren;
  • Aanbrengen in de praktijk van PTFE-tape (teflon tape);
  • Het zelf kloppen van pakkingen door gebruik te maken van een flens en papieren pakking. Tevens bespreken van de diverse soorten papieren pakkingen;
  • Het zelf snijden/meten van ronde pakkingen door gebruik te maken van een pakkingsnijder set.

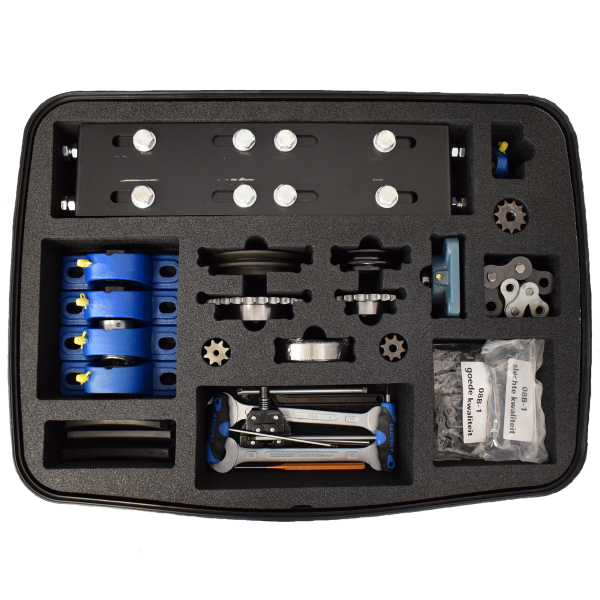

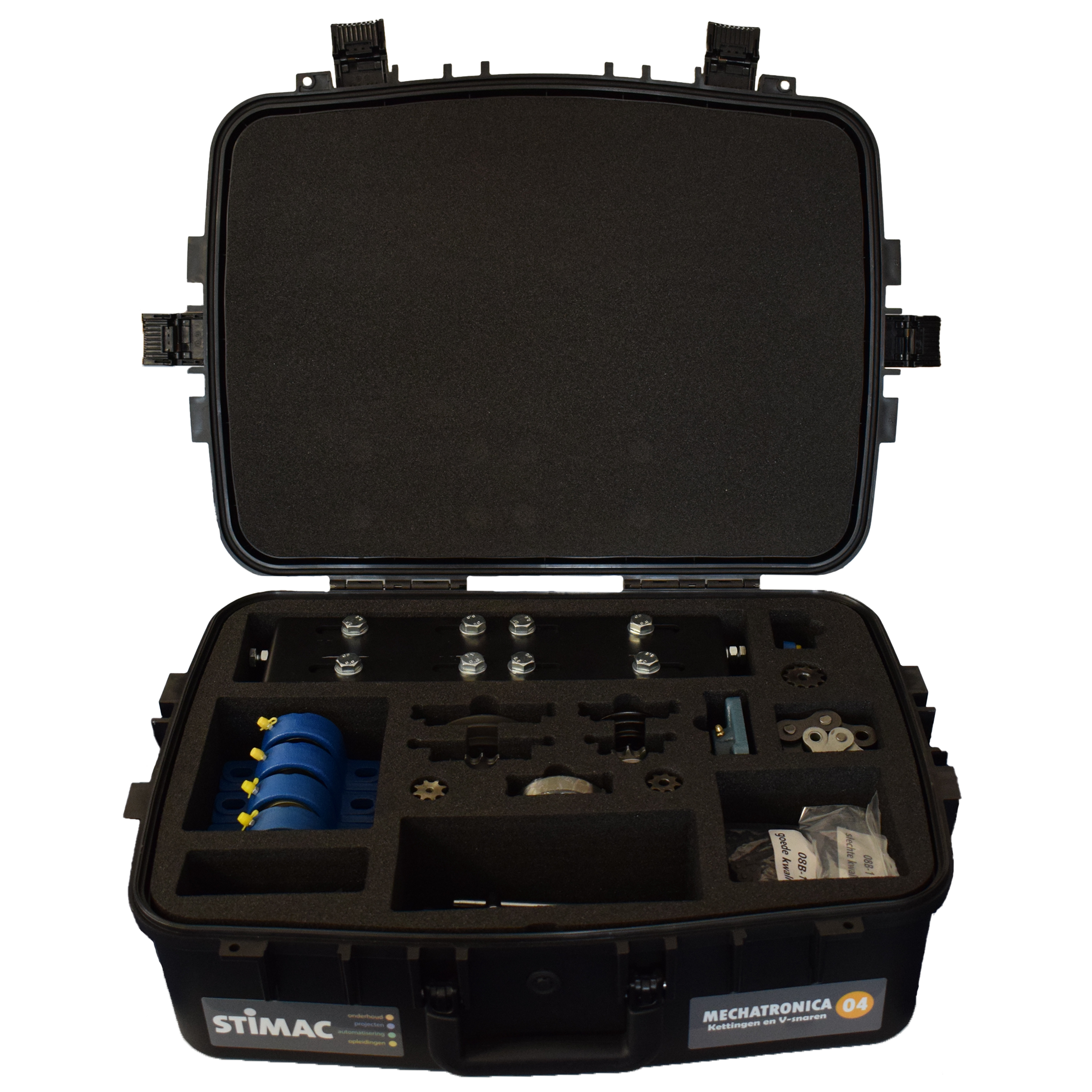

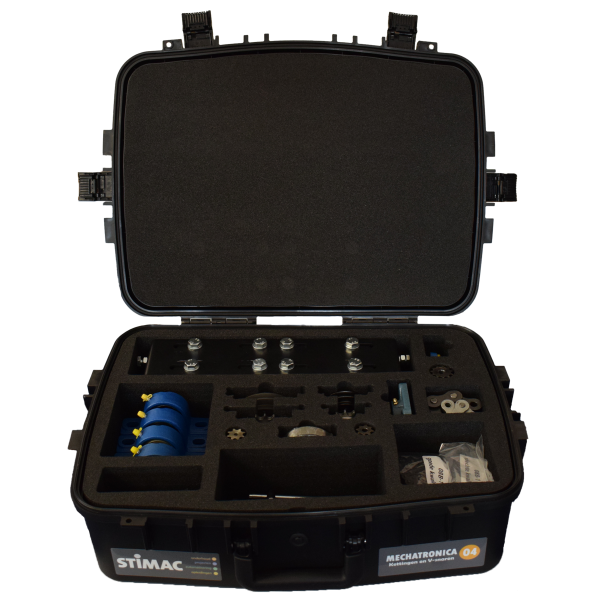

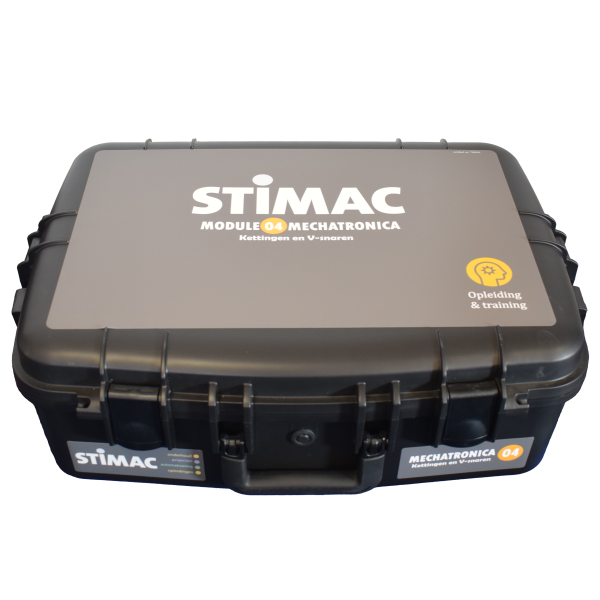

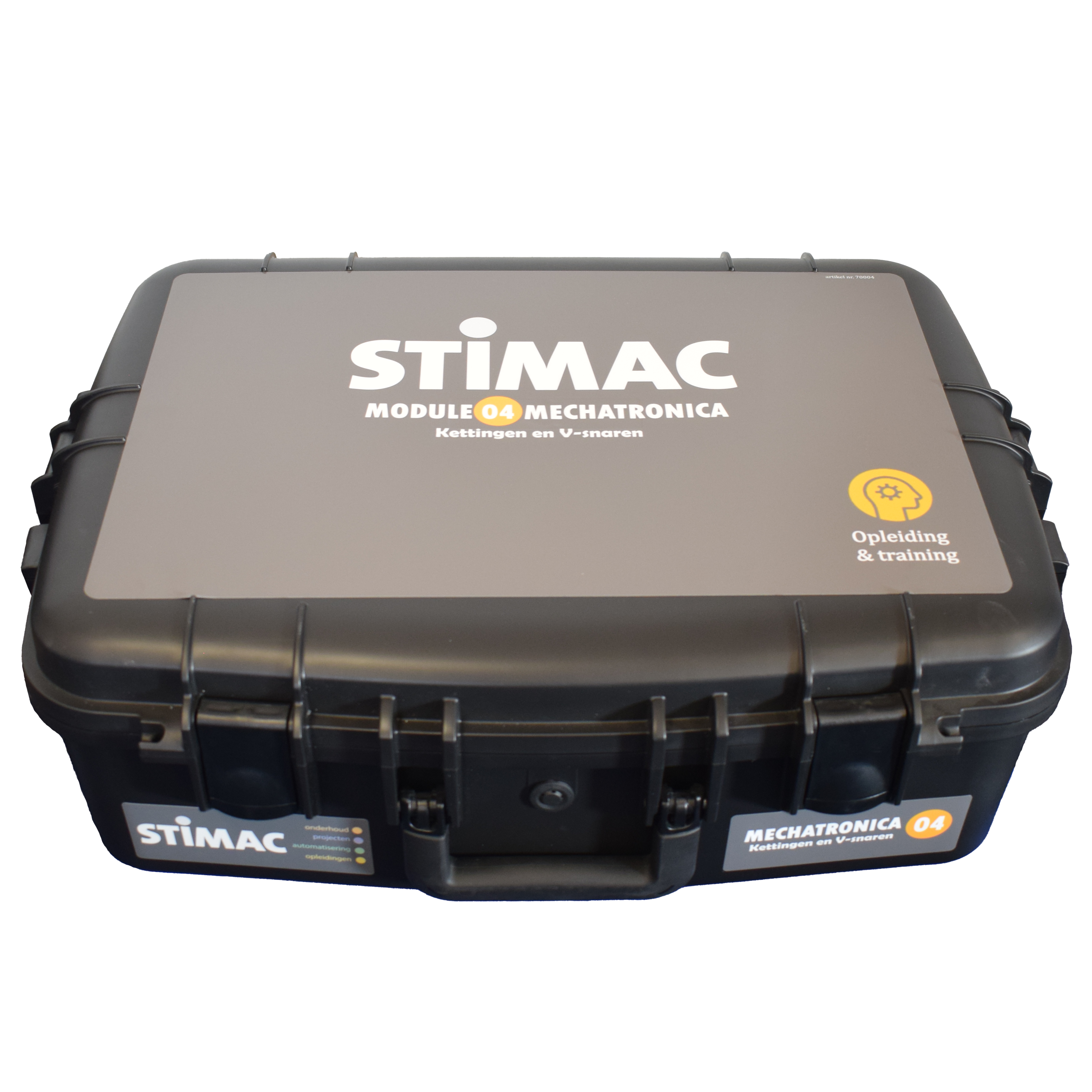

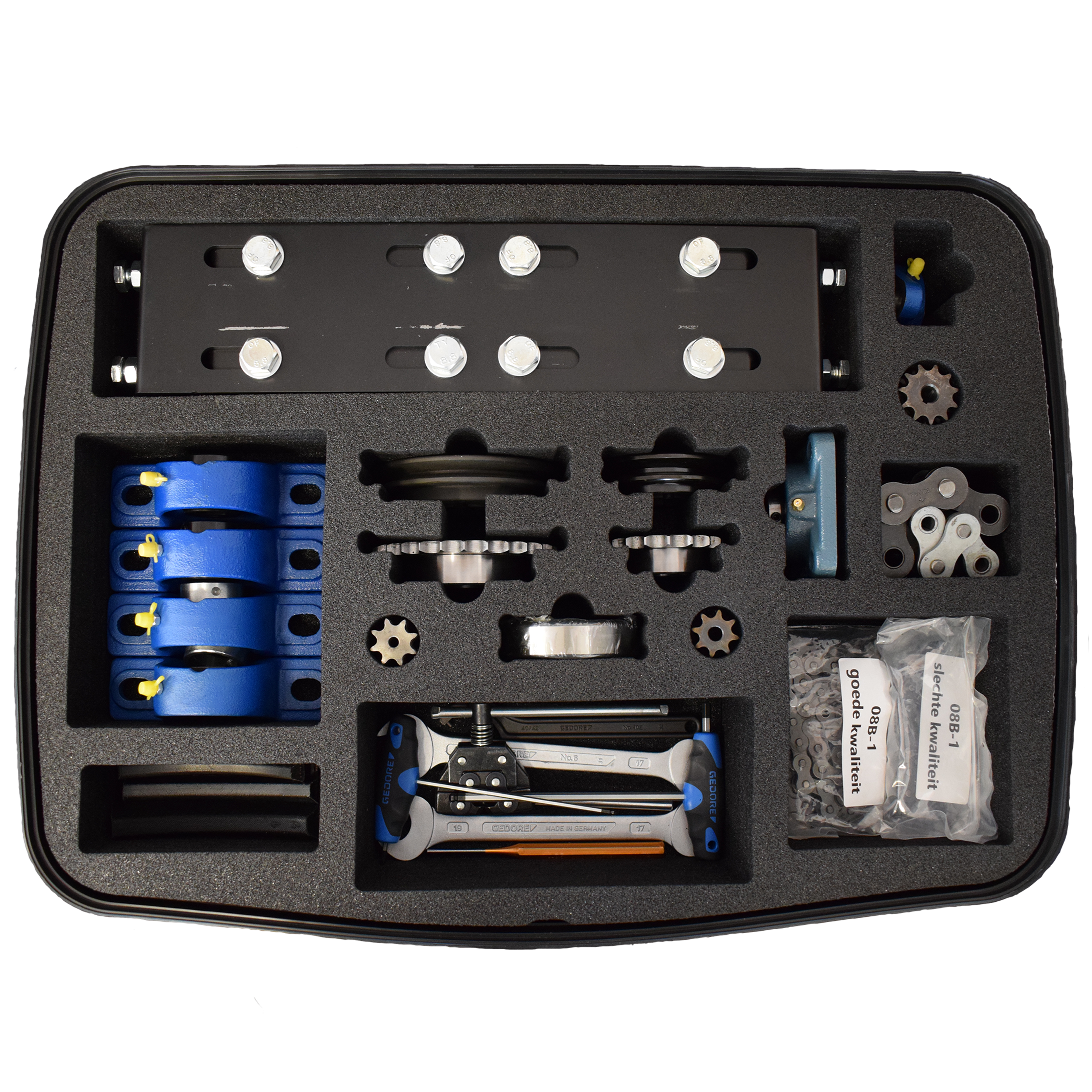

OK04; Kettingen en V-snaren

• • Het begrijpen van de opbouw van aandrijfkettingen;
  • Uitleg van de verschillende soorten standaard aandrijfkettingen (enkel tot 3-rijig);
  • Toepassen van sluit- en verloopschakels;
  • Verschillen in prijs ten opzichte van dezelfde soort ketting verklaren. Aantonen door zelf goedkope en dure ketting (kwaliteit) te breken door middel van een kettingbreker;
  • Uitleg hoe zware kettingen te breken via een slijptol;
  • Smeringen van kettingen;
  • Slijtagepatroon van kettingen begrijpen en slijtage beoordelen;
  • Uitleg kettingwielen met coderingen (tot 3-rijig);
  • Bespreken van de verschillende soorten bevestigingsmanieren op de as; gat/spie en/of klembus versie met uitleg over de benamingen en coderingen van deze klembussen;
  • Monteren en spannen van lichte aandrijfkettingen inclusief uitlijning door een liniaal;
  • Verschillende soorten V-snaren bespreken;
  • Opbouw van V-snaren bespreken;
  • Bespreken van de verschillende soorten aandrijfschijven (pulleys) met hun coderingen en as/naaf bevestigingen;
  • Monteren (zelf) van snaarschijven en uitlijnen van deze schijven door gebruik te maken van een liniaal;
  • Zelf een basisframe in elkaar zetten door gebruik te maken van steeksleutels en een eenvoudige montagetekening. Daarop 4 stuks lagerblokken (UCP) monteren. Deze lagerblokken zijn voorzien van verschillende asborgingsmethodes, borgbouten en een excentrische borging;
  • Slijtage aan V-snaren en snaarschijven herkennen;
  • Spannen van V-snaren en de beschikbare spanners bespreken;
  • Lengtebepaling van V-snaren bespreken.

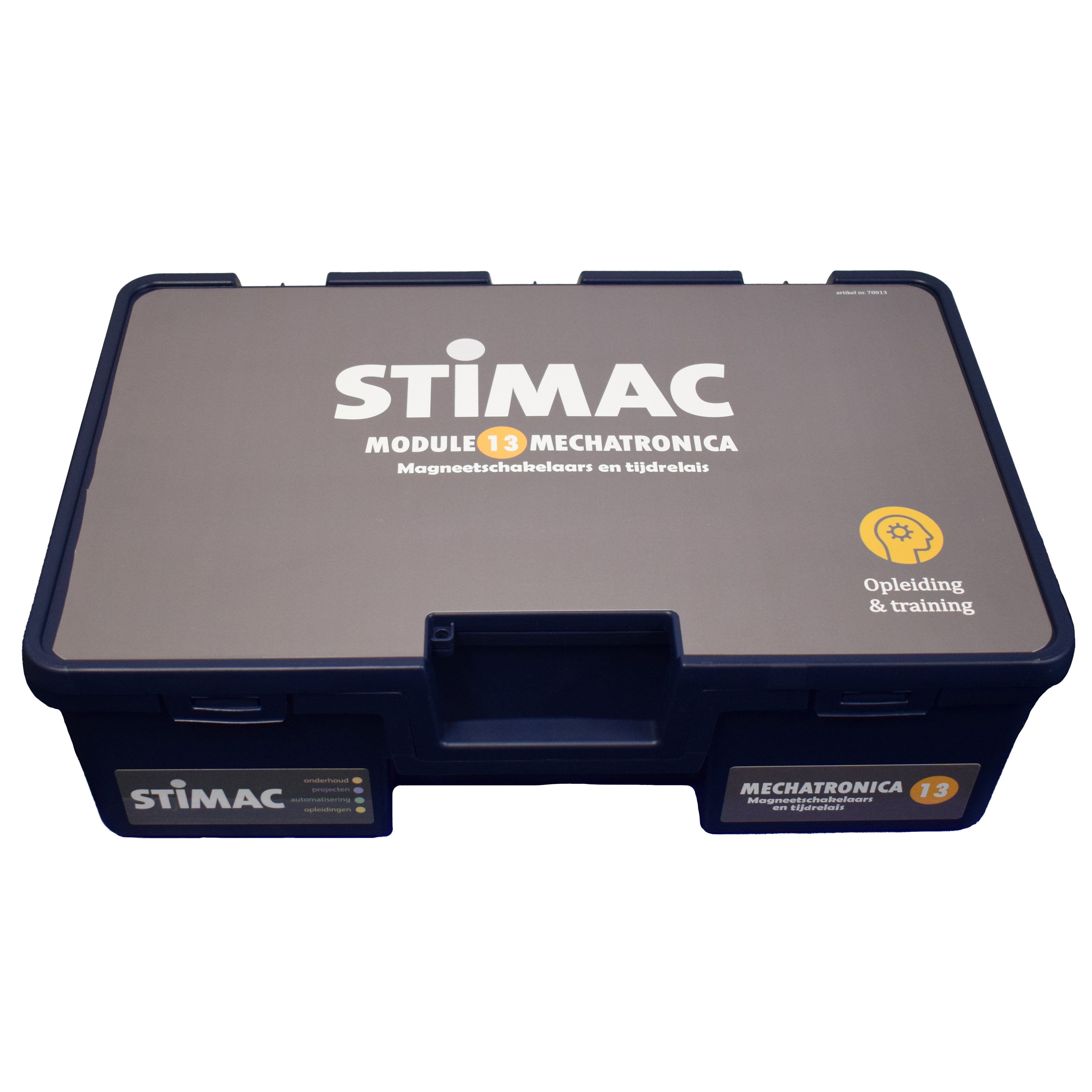

OK13; Magneetschakelaars

• • Uitleg van de werking van magneetschakelaars. Bespreken van begrippen zoals;
  • Vermogen van het relais;
  • Hoofd- en hulpcontacten, no/nc;
  • Spoelspanning en hoe je dit kunt zien op een magneetschakelaar;
  • Bij deze koffer worden verschillende opdrachten geleverd die je je zelf moet maken;
  • Toepassen van een NO-contact
  • Toepassen van een NC-contact
  • Toepassen van een wisselcontact
  • Aansluiten van een overnamecontact
  • Toepassen van een tijdrelais
  • Maken van een Quiz-schakeling
  • Maken van hotelschakelingen
  • En nog een vele overige oefeningen die aangesloten moeten worden volgens het elektrisch schema.
  • Uitleg van drukknoppen en de werking van schakelaars;
  • Uitleg van het tijdrelais;
  • Uitleg van de nummering van contacten;
  • Uitleg van het verschil van hulprelais en magneetschakelaars en de toepassing hier van in de praktijk;
  • Algemeen wordt hier de basis gelegd om elektrische schema’s te lezen;

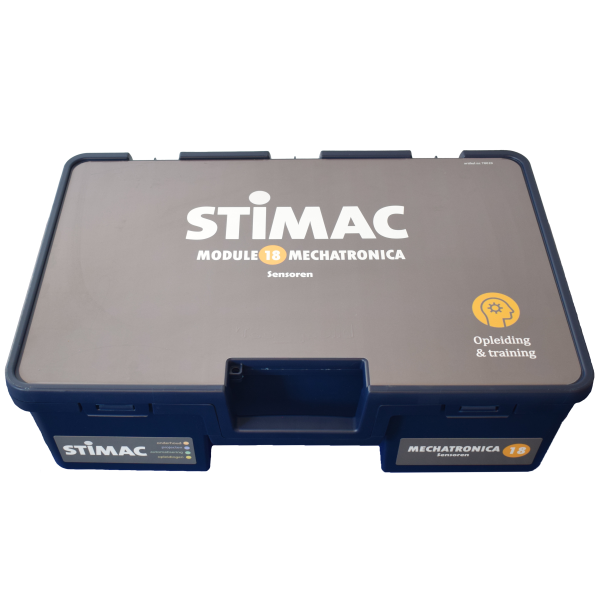

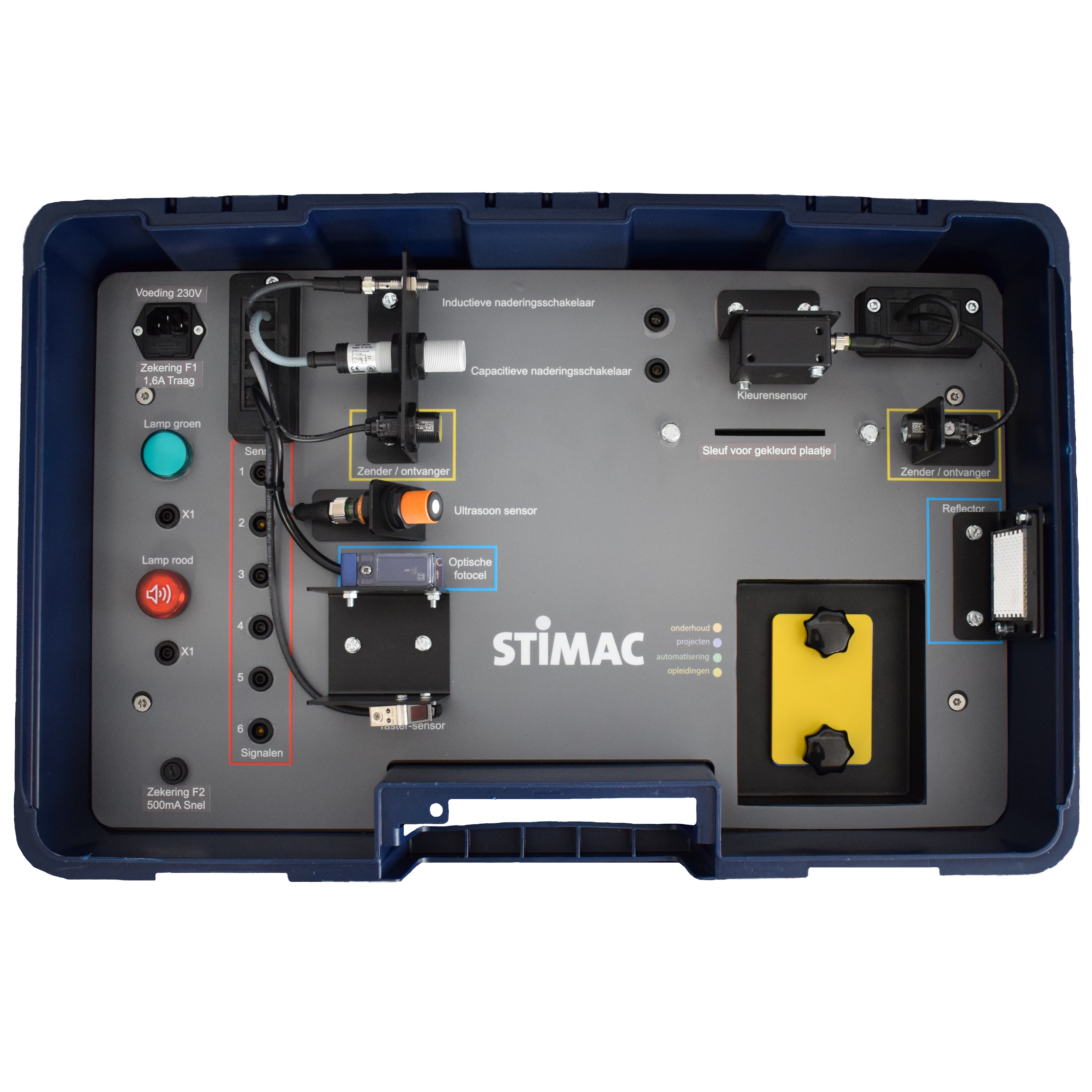

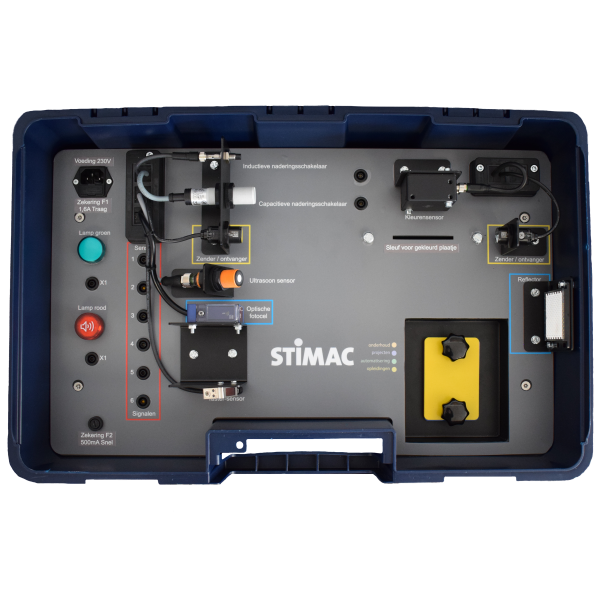

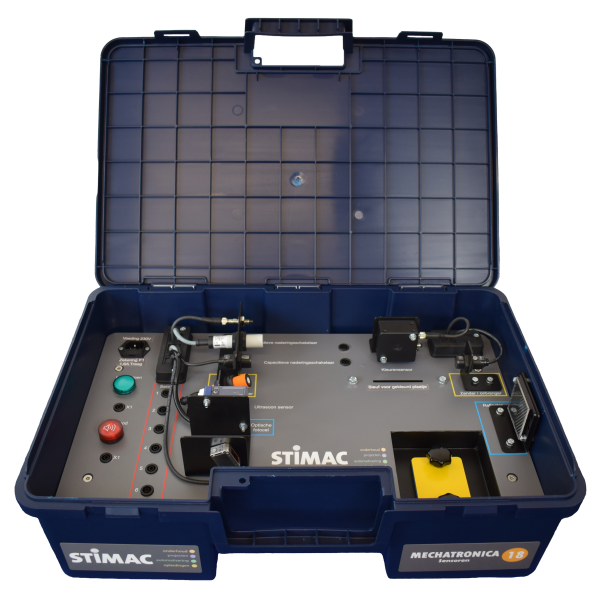

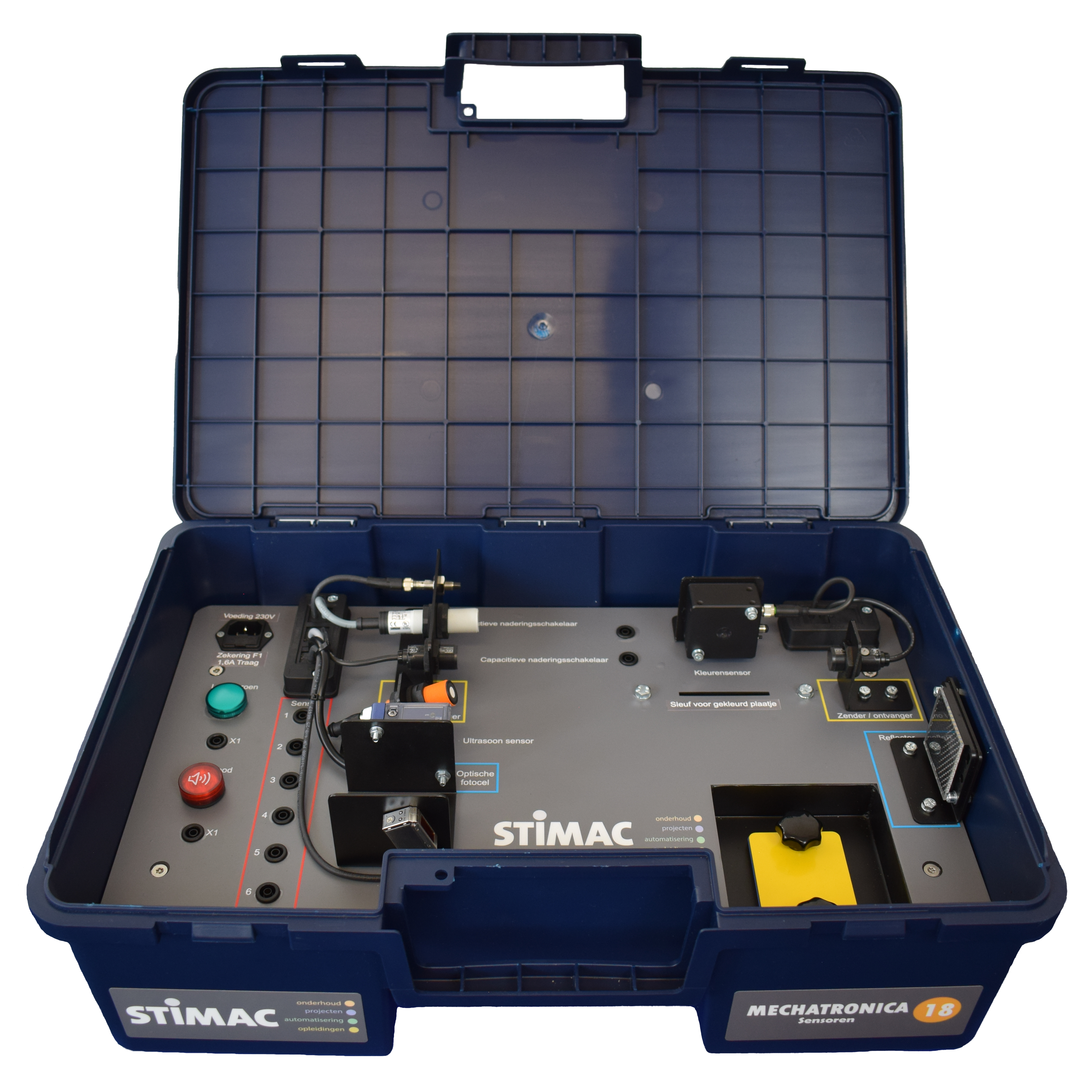

OK18; Sensoren

• • Uitleg over verschillende sensoren. Besproken worden;
  • Optisch met reflector;
  • Capacitief
  • Inductief;
  • Akoestisch (ultrasoon);
  • Kleuren;
  • Zender en ontvanger;
  • Tasters;
  • Uitleg over connectoren van sensoren, bijvoorbeeld M8 , M12 en/of kabels;
  • Signalen kunnen gebruikt worden voor aansturing van andere elektrische lesmodules.

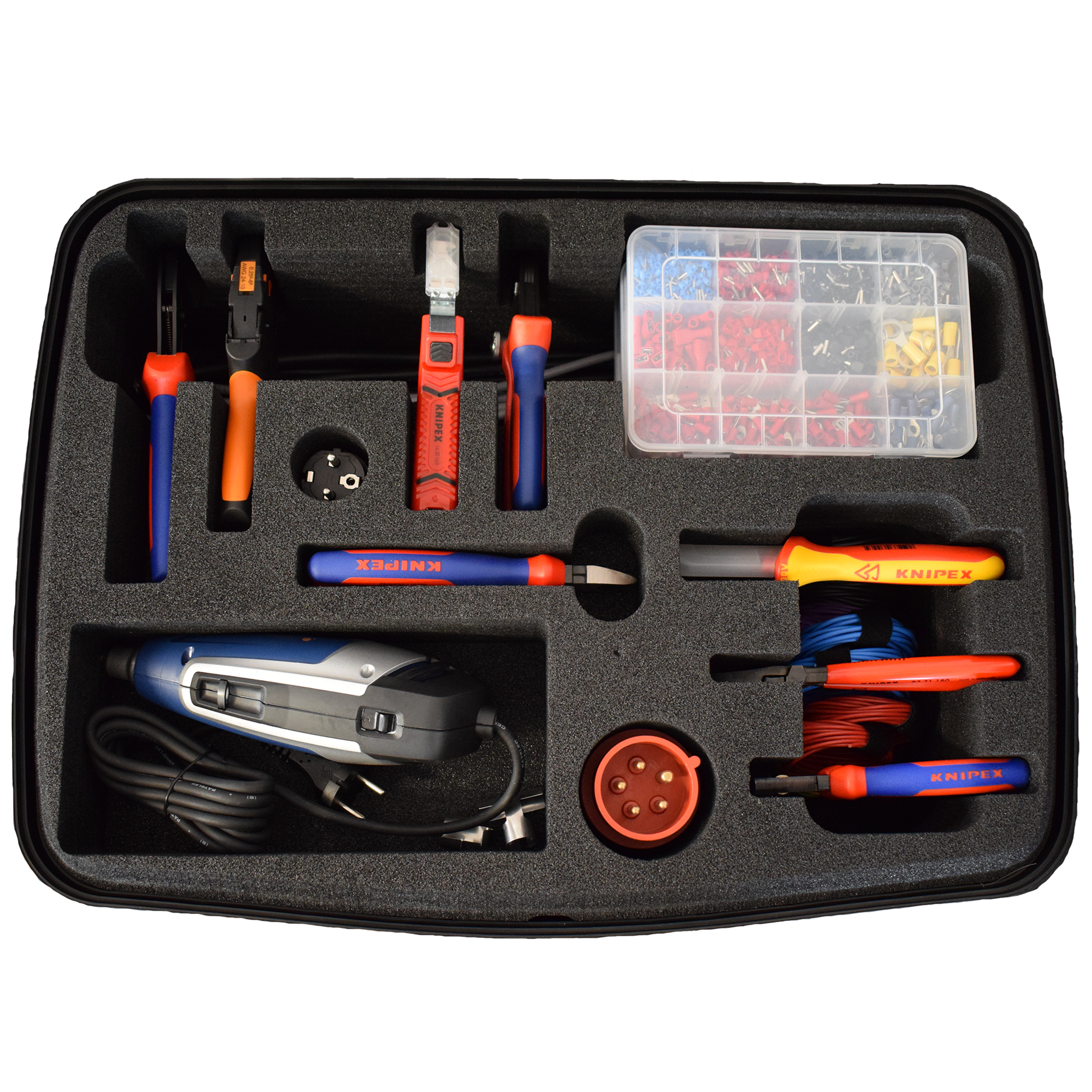

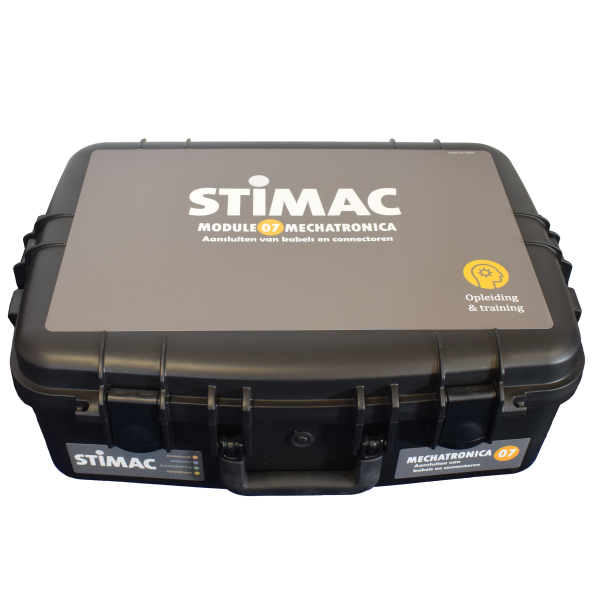

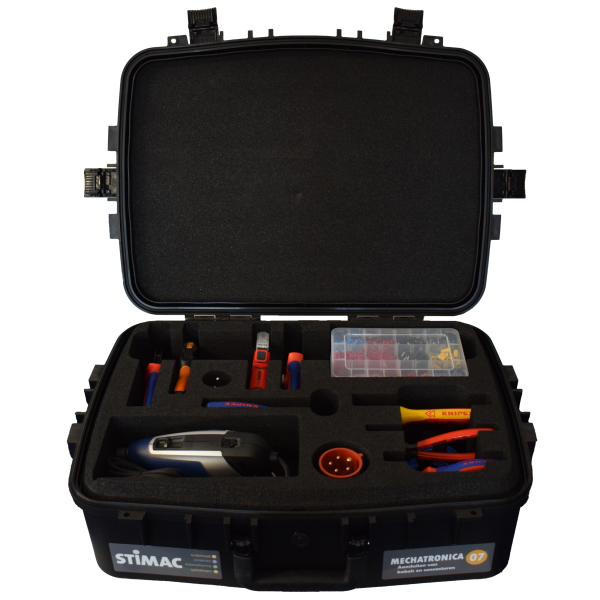

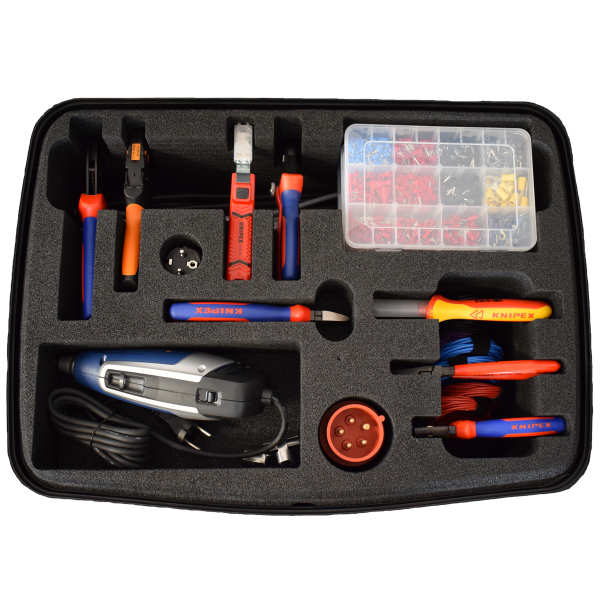

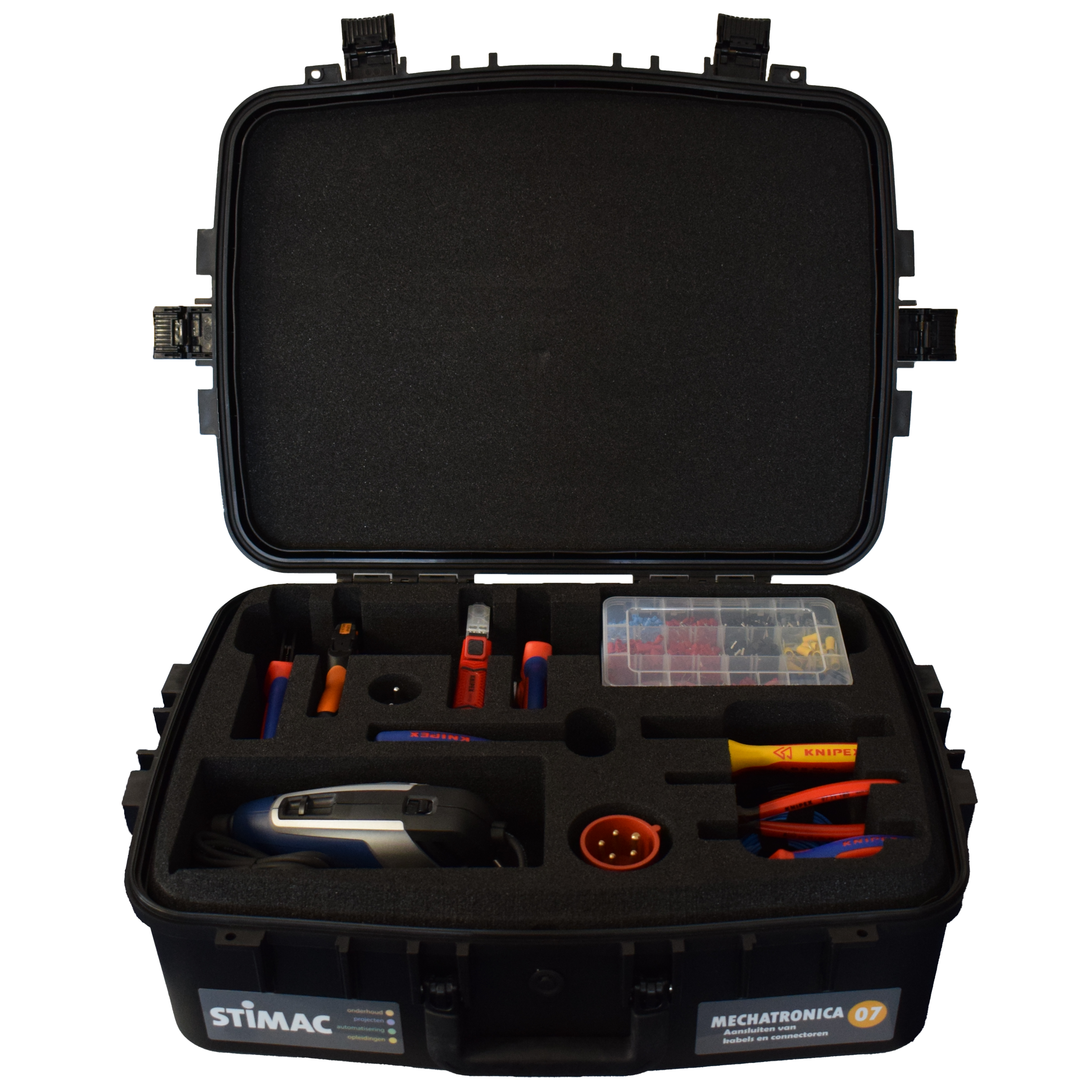

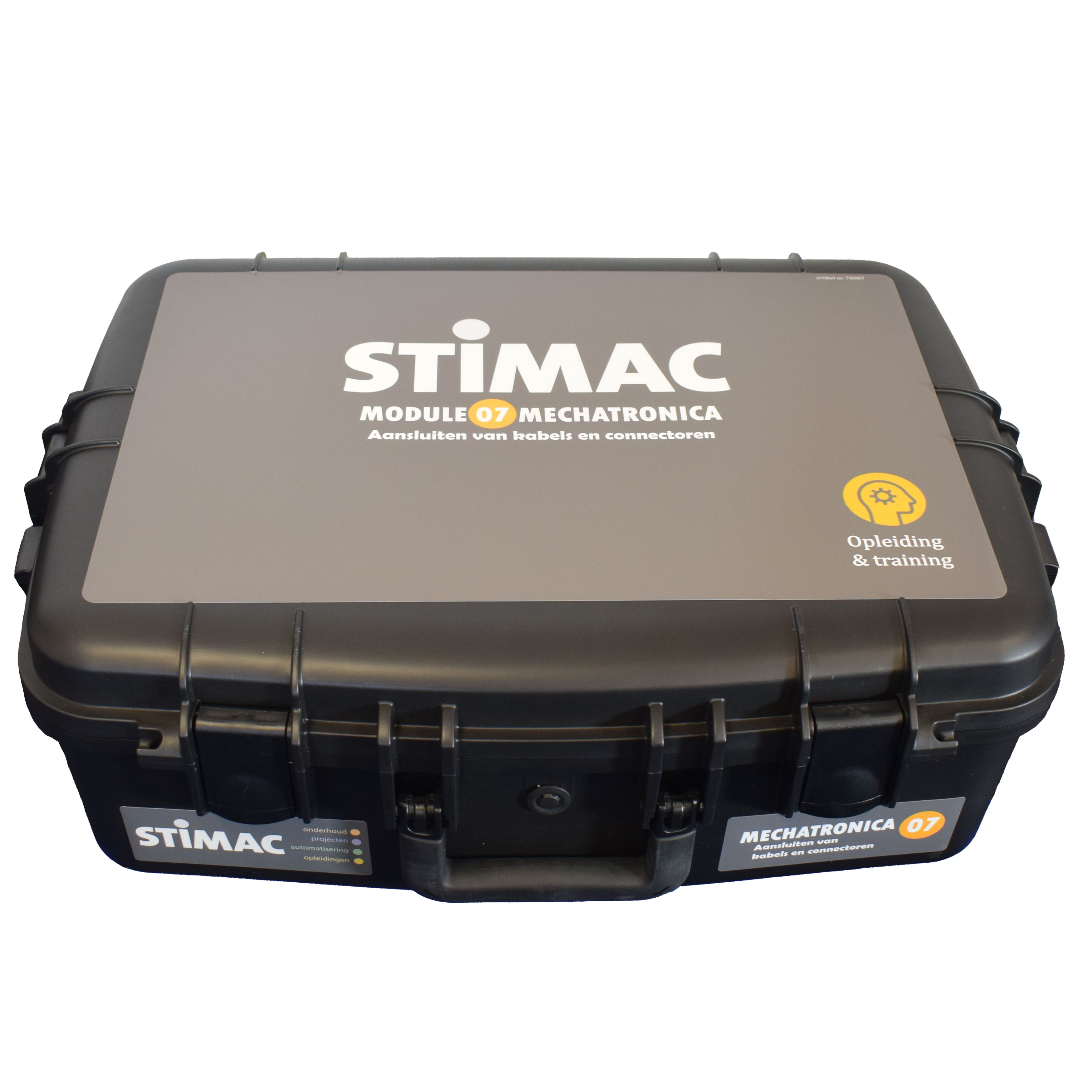

OK07; Aansluiten kabels en connectoren

• • Bespreken van de verschillende soorten kabels/snoeren, zoals:
  • Montagesnoer;
  • Stuurstroomkabels (ook afgeschermd);
  • Het leren strippen van kabels en snoeren;
  • Het gebruik van en toepassen van:
  • Adereindhulstang;
  • AMP tang;
  • Striptang;
  • Snelstriptang;
  • Bespreken over hoe adereindhulzen en AMP-hulsjes toegepast moeten worden;
  • Het monteren van een Mennekes 3x400 V stekker;
  • Het monteren van een Merten 1x230 V stekker;
  • Het monteren van een industriële connector;
  • Het vervaardigen van een afgeschermde kabel voor motoren, inclusief het gebruik van krimpkous. Tevens wordt de EMC-kabel besproken (waarom deze bij frequentie geregelde motoren zo gemaakt moet worden).

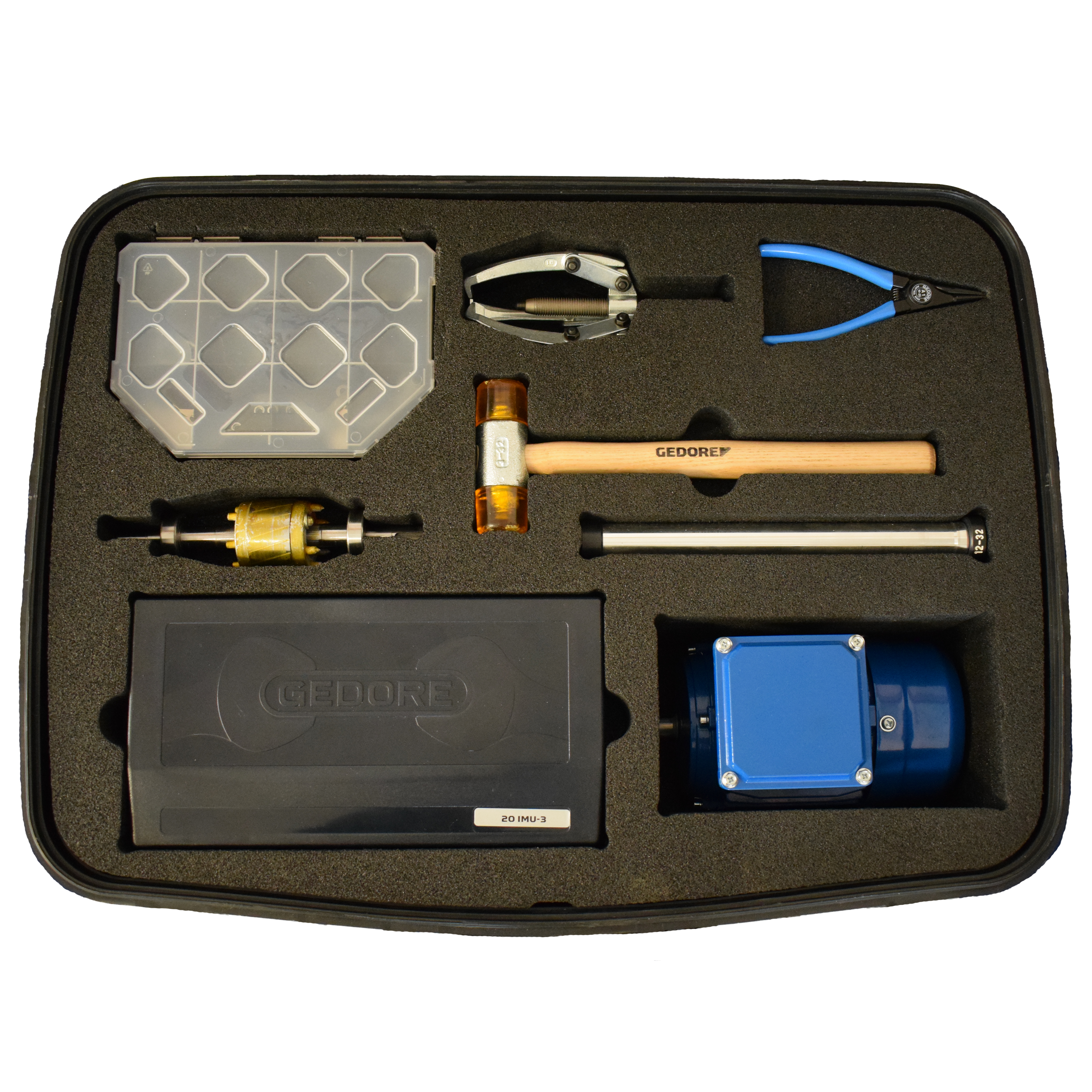

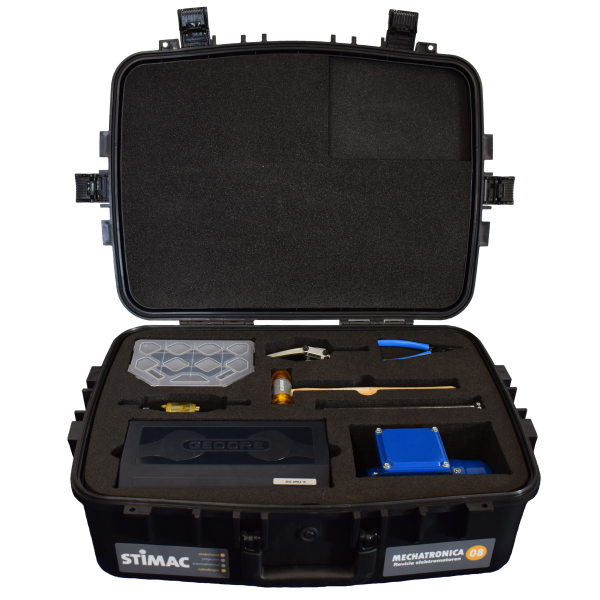

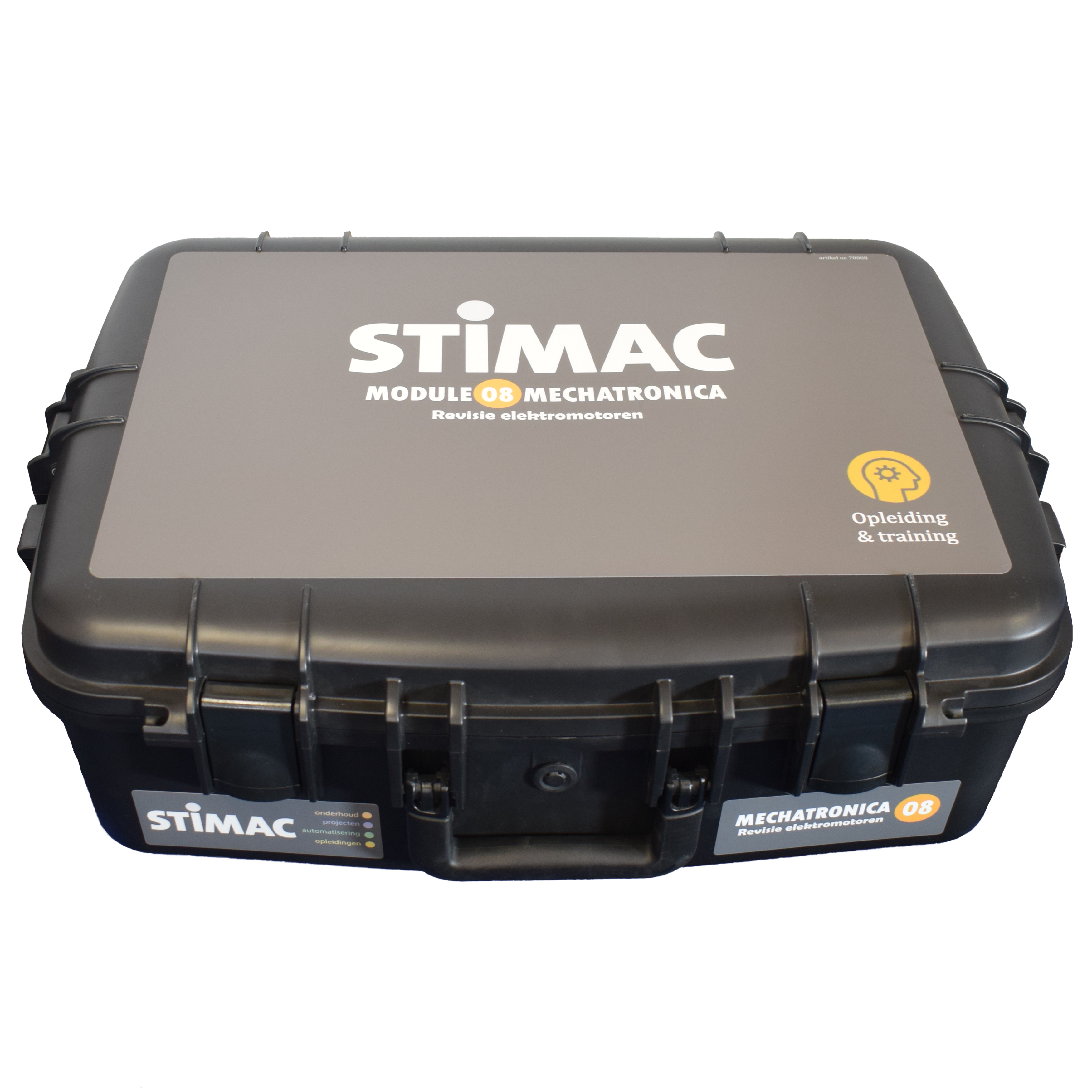

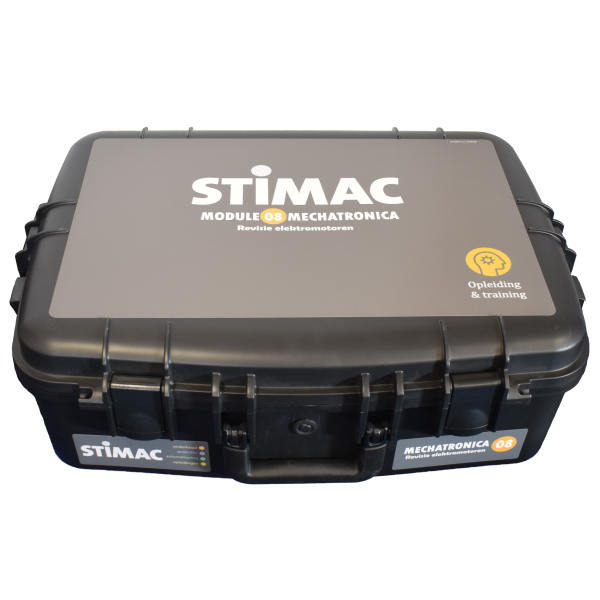

OK08; Revisie elektromotoren

• • De werking van elektromotoren wordt besproken;
  • Korte uitleg over de gegevens van de motor op het typeplaatje;
  • Uitleg werking koeling van de elektromotor/waaier;
  • Opbouw van de elektromotor;
  • Mechanisch demonteren van de elektromotor;
  • Verwijderen van de lagers door middel van een 3-poot lagertrekker;
  • Monteren van de lagers op de rotor door gebruik te maken van een salgbusset;
  • Assembleren van de elektromotor;
  • Uitleg doel drukring in de elektromotor;
  • Bespreken van de diverse bouwvormen van elektromotoren.

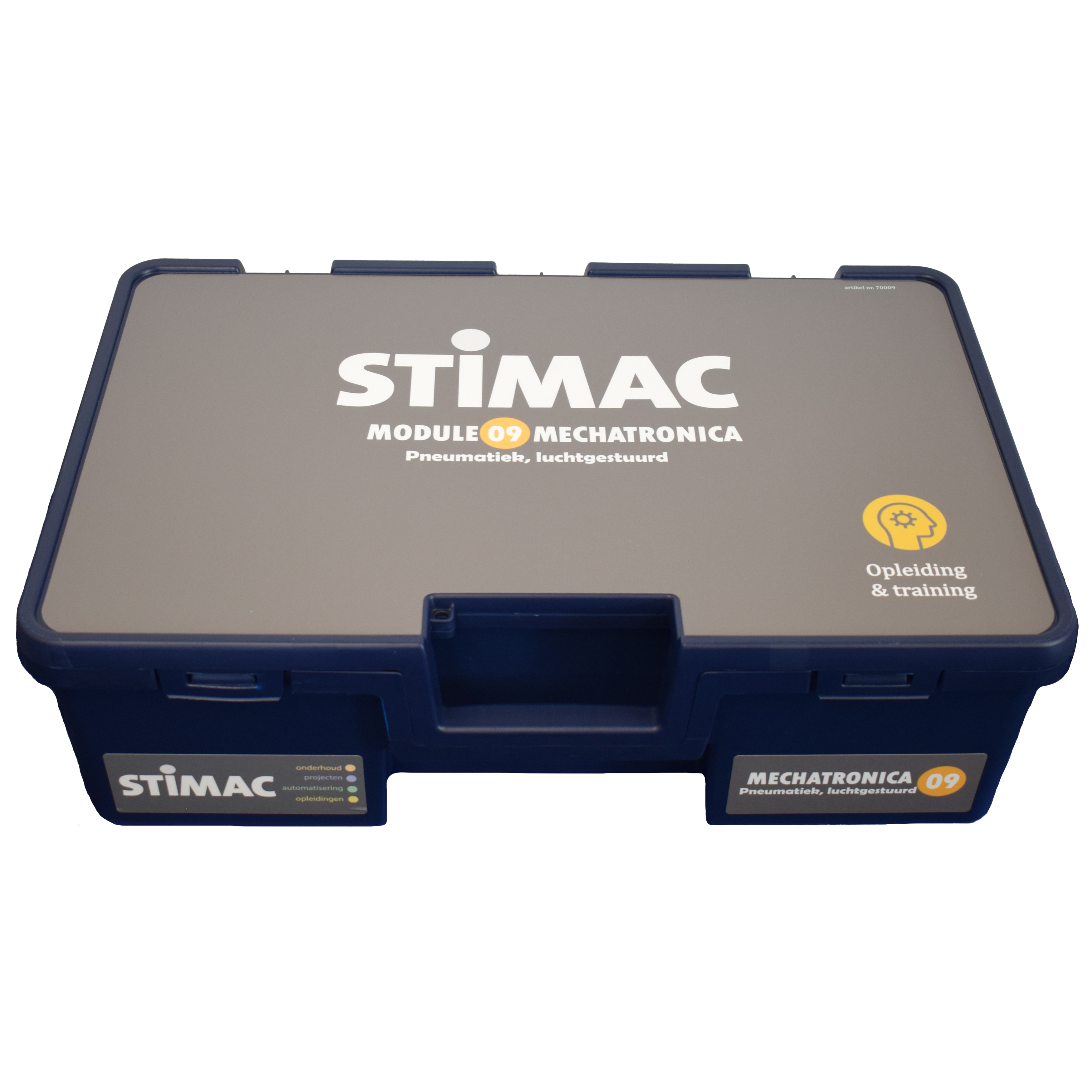

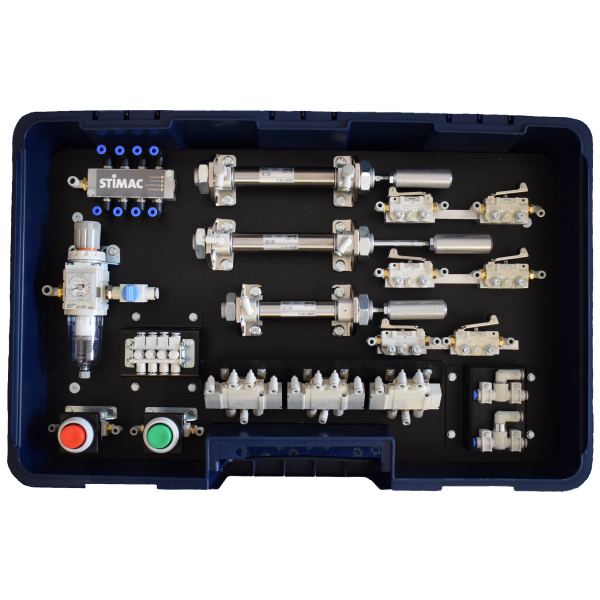

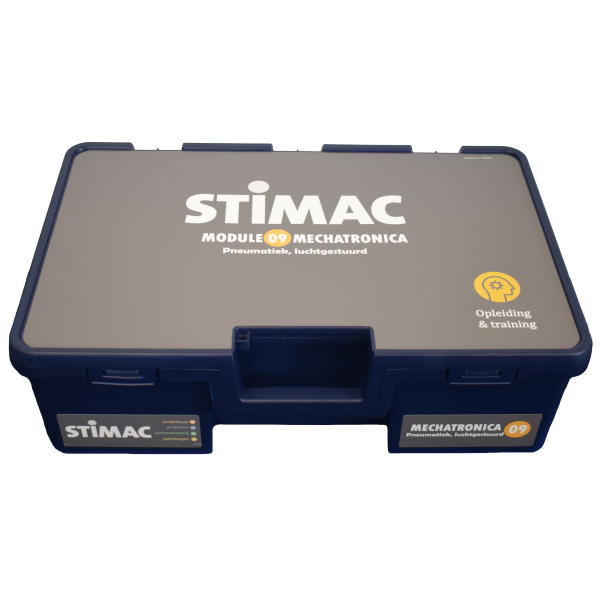

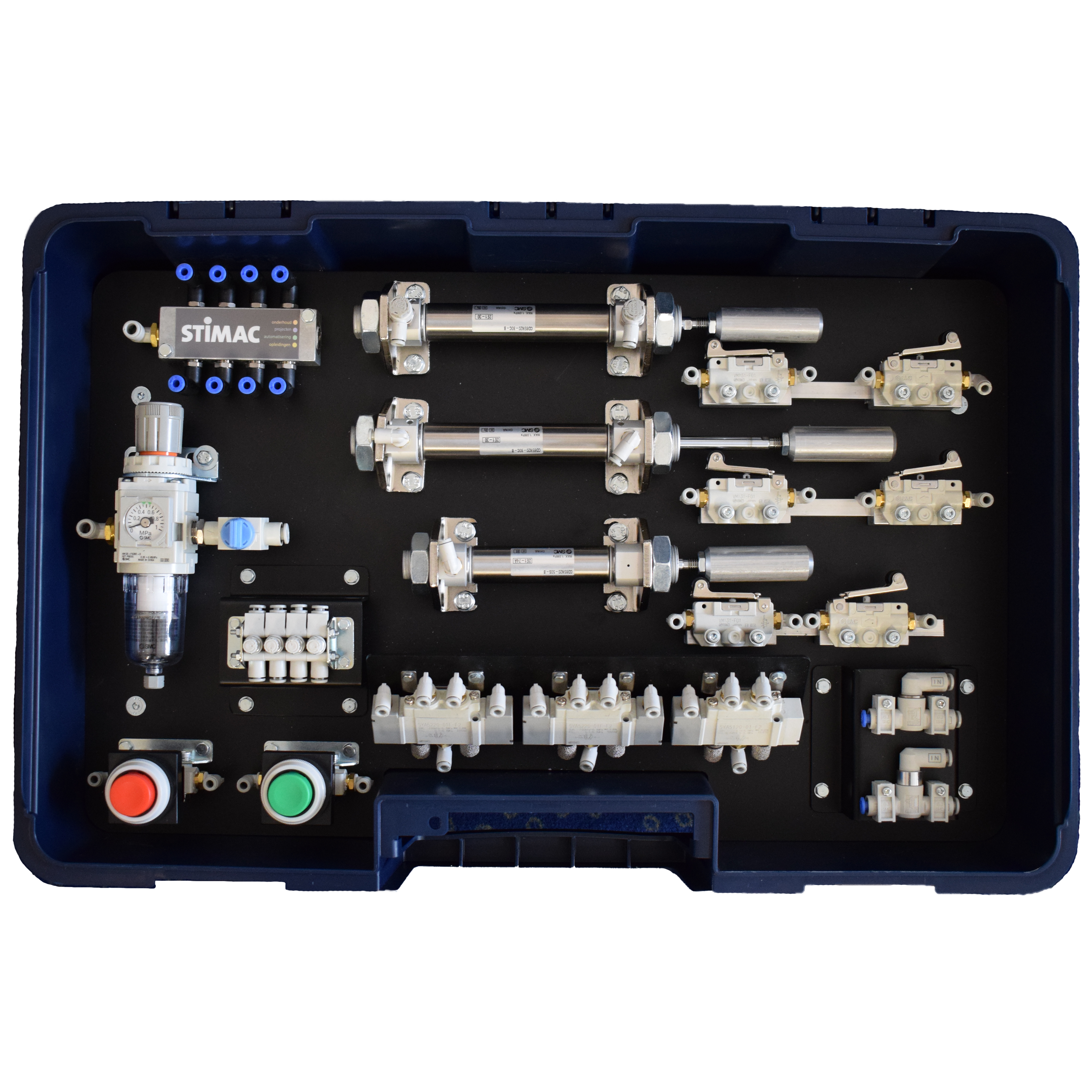

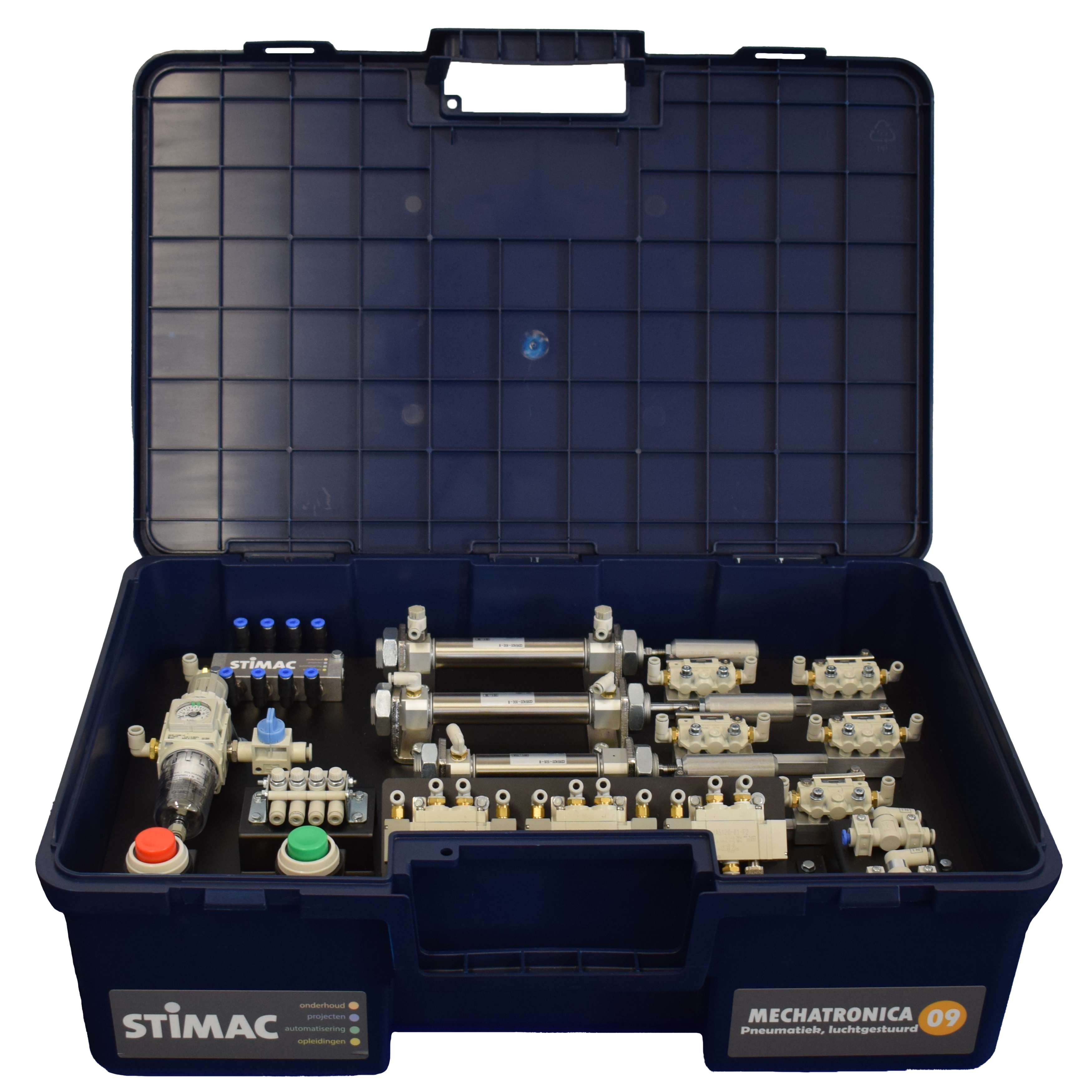

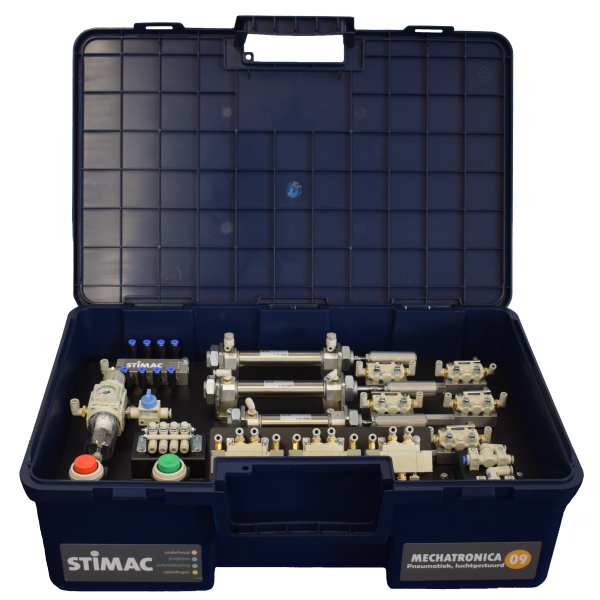

OK09; Pneumatiek, luchtgestuurd

• • Uitleg werk en doel van een reduceerventiel;
  • Uitleg werking luchtkleppen;
  • Verklaren van verschillende types kleppen (bijvoorbeeld 3,2 / 5,2 / 5,3)
  • Uitleg smering van cilinders;
  • Werking van drukknoppen en schakelaars;
  • In het werkboekje tekenen van pneumatische symbolen en deze herkennen door de praktijkkoffer;
  • En/of schakeling begrijpen;
  • En/en schakelingen begrijpen;
  • Door zelf gebruik te maken van de praktijkkoffer circa 8 verschillende opdrachten maken. Leereffecten zijn het kunnen bouwen van (grotere) pneumatische logische schakelschema’s;
  • Push-in koppelingen leren kennen;
  • Luchtslangen aansluiten en op maat maken.

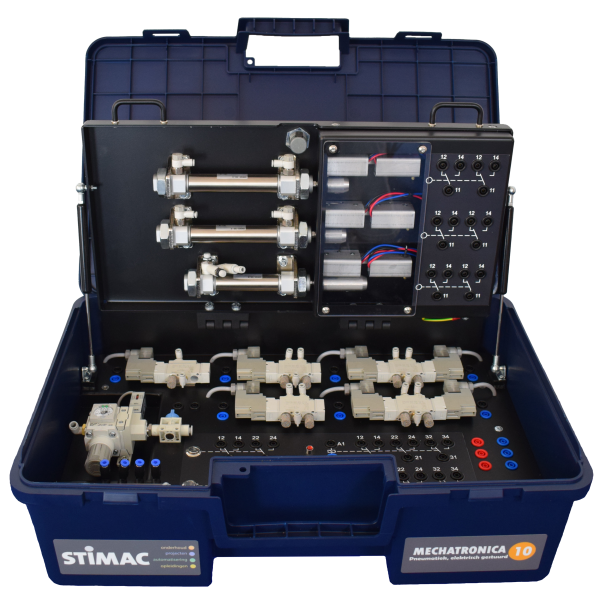

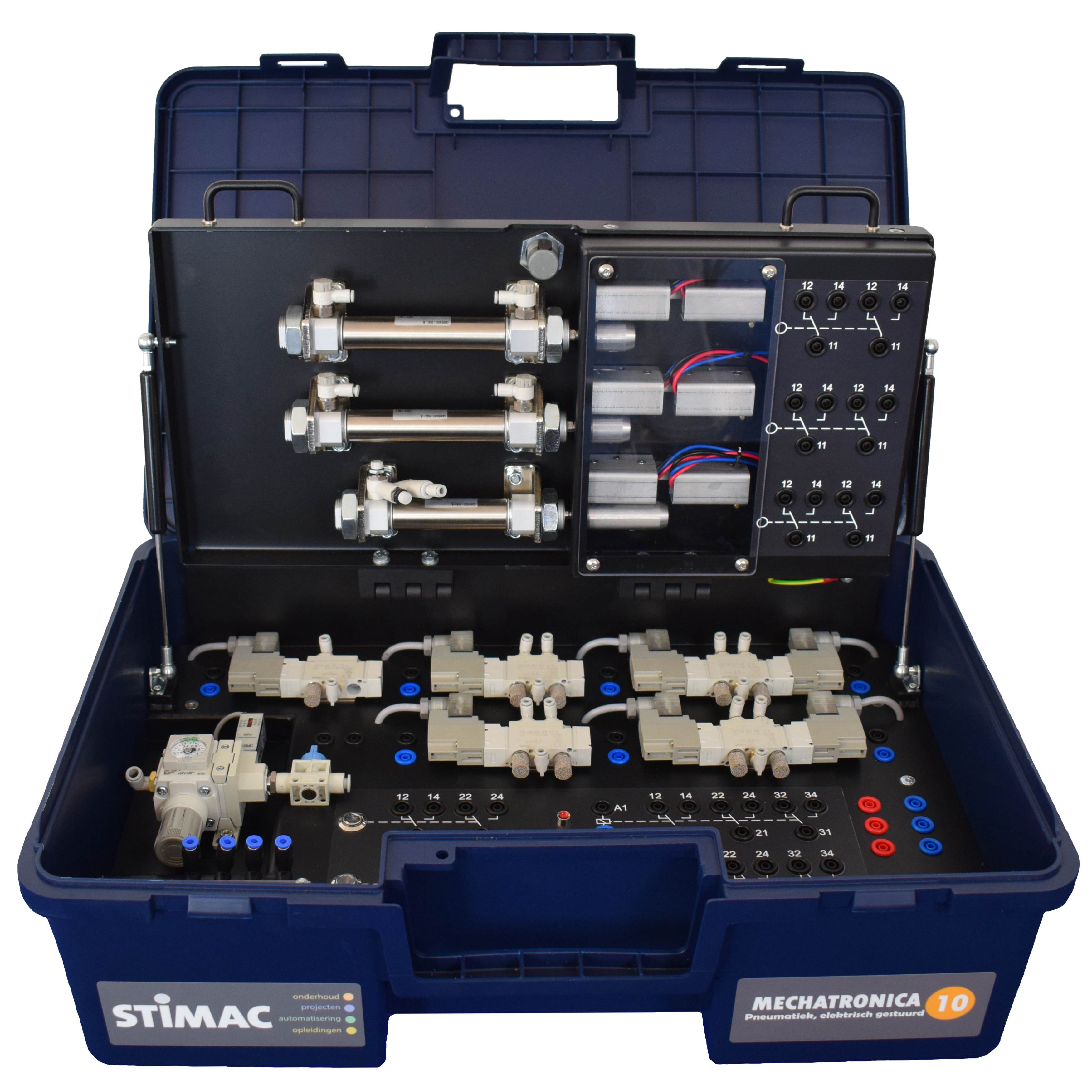

OK10; Elektrisch gestuurde pneumatische schakelingen

• • Uitleg werking spoelen en de verschillende schakelspanningen;
  • Toepassen minimum druksensor (elektrisch);
  • Door gebruik te maken van het praktijkboekje zelf elektrisch gestuurde pneumatische schema’s maken;
  • Dezelfde leerdoelen als bij module 09 pneumatische gestuurde schakeling;
  • Zelf door middel van banaanstekkers schakelingen maken. In de leskoffer zitten daarvoor aansluitingen.

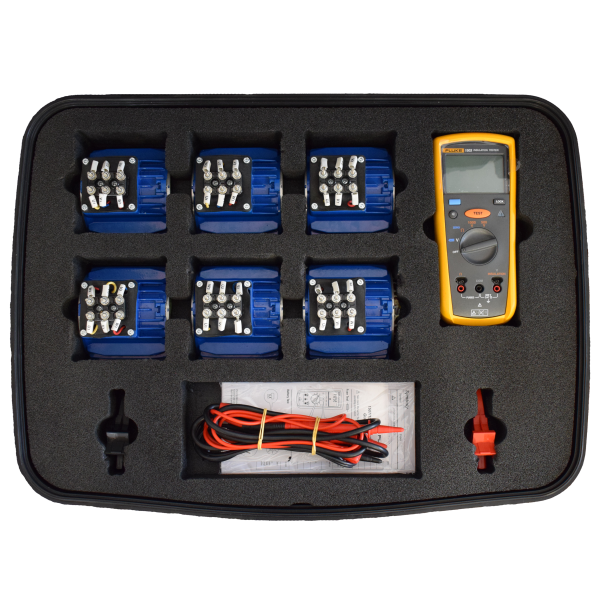

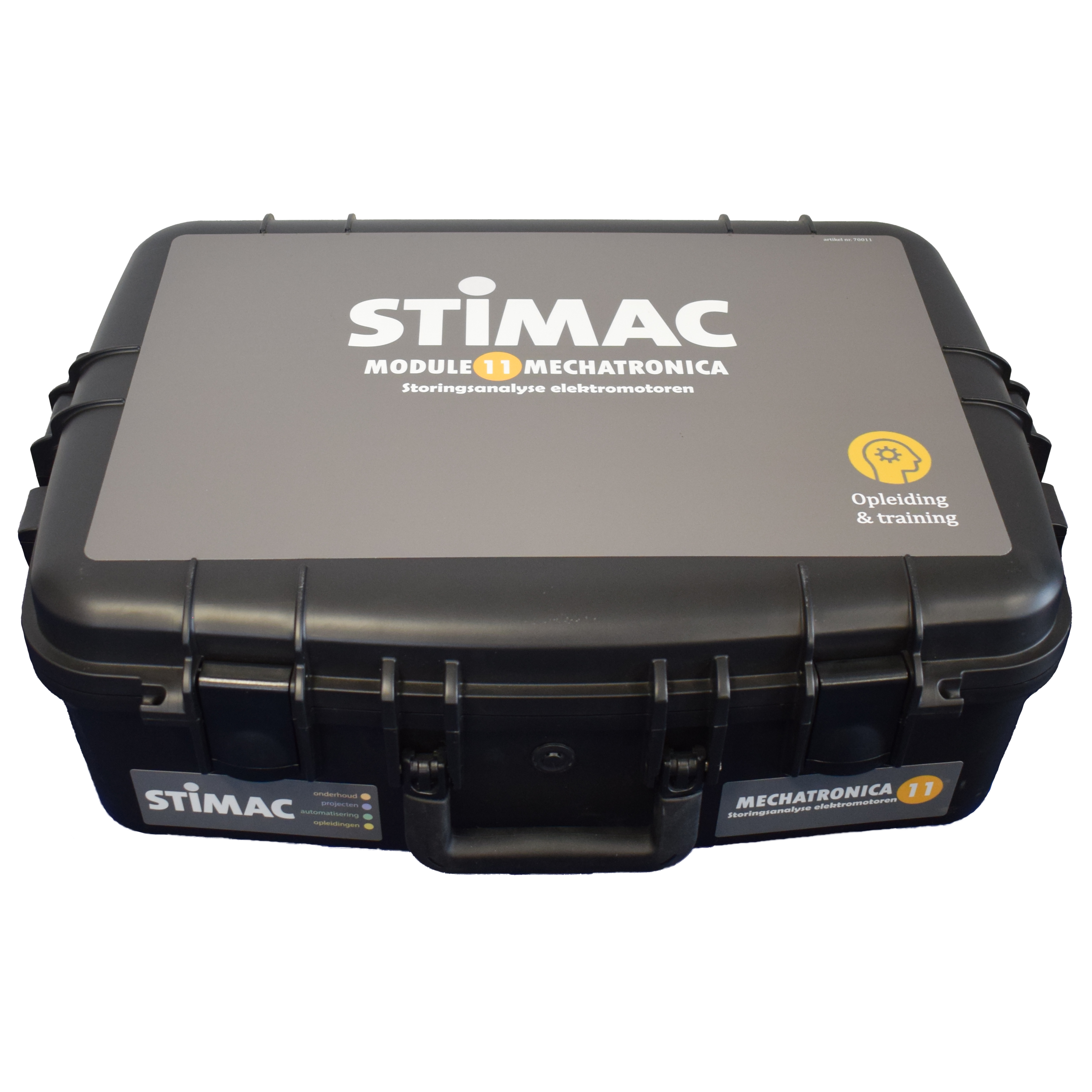

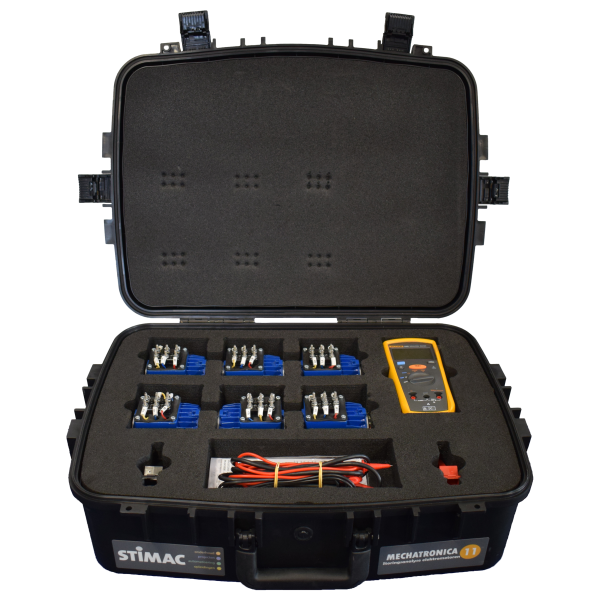

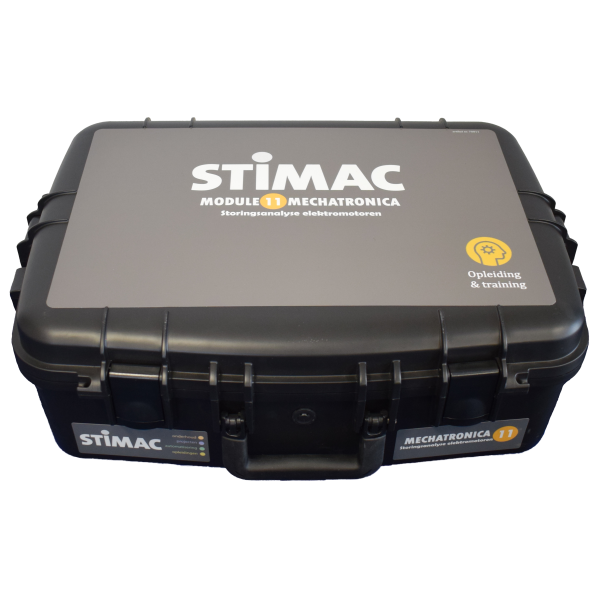

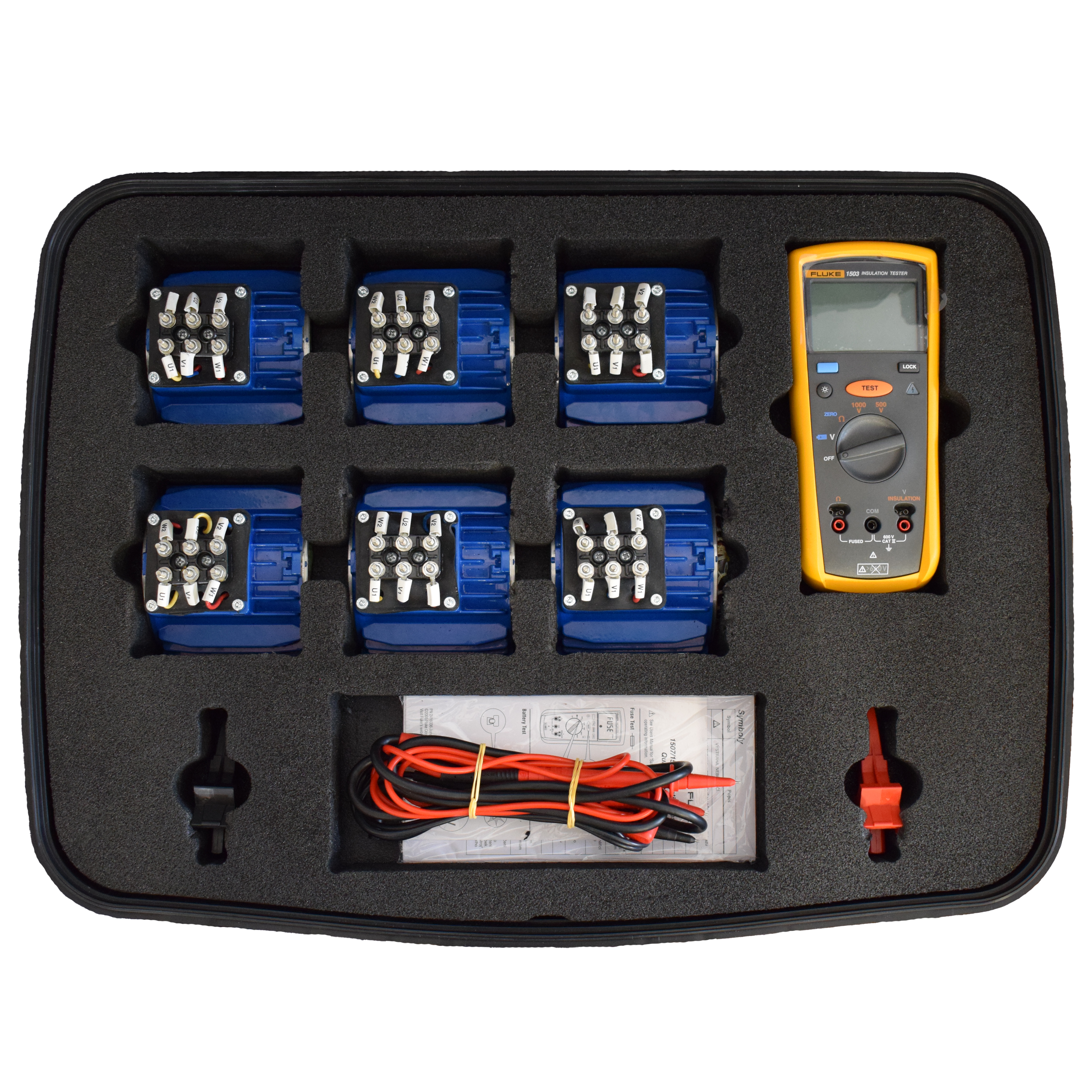

OK11; Storingsanalyse elektromotoren

• • Uitleg opbouw elektrische gedeelte van een elektromotor (wikkelingen & aansluitblokje);
  • Doormeten van een elektromotor; U1, V1, W1. Controle van de wikkelingen;
  • Bespreken de vaak voorkomende storingen aan elektromotoren;
  • Zoeken en analyseren van 5 verschillende soorten storingen;
  • Wikkeling verbroken (doorgebrand);
  • Sluiting naar aarde;
  • Kortsluiting tussen de wikkelingen;
  • Wikkeling overbelast; weerstand te hoog;
  • Storing die alleen te vinden is met de isolatiemeter. Tevens worden de gevaren van een isolatiemeting besproken omdat men hier met een hoge spanning aan het meten is;
  • Kort bespreken van de motorbeveiligingsschakelaar en thermische beveiligingen. Deze komen uitgebreid terug in de module.

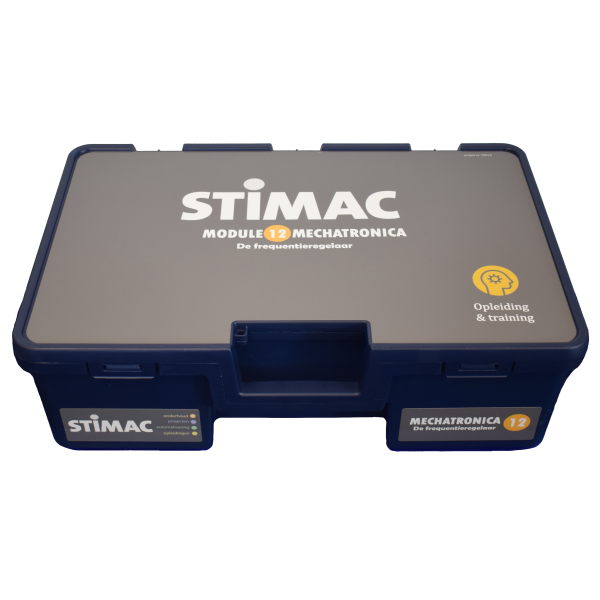

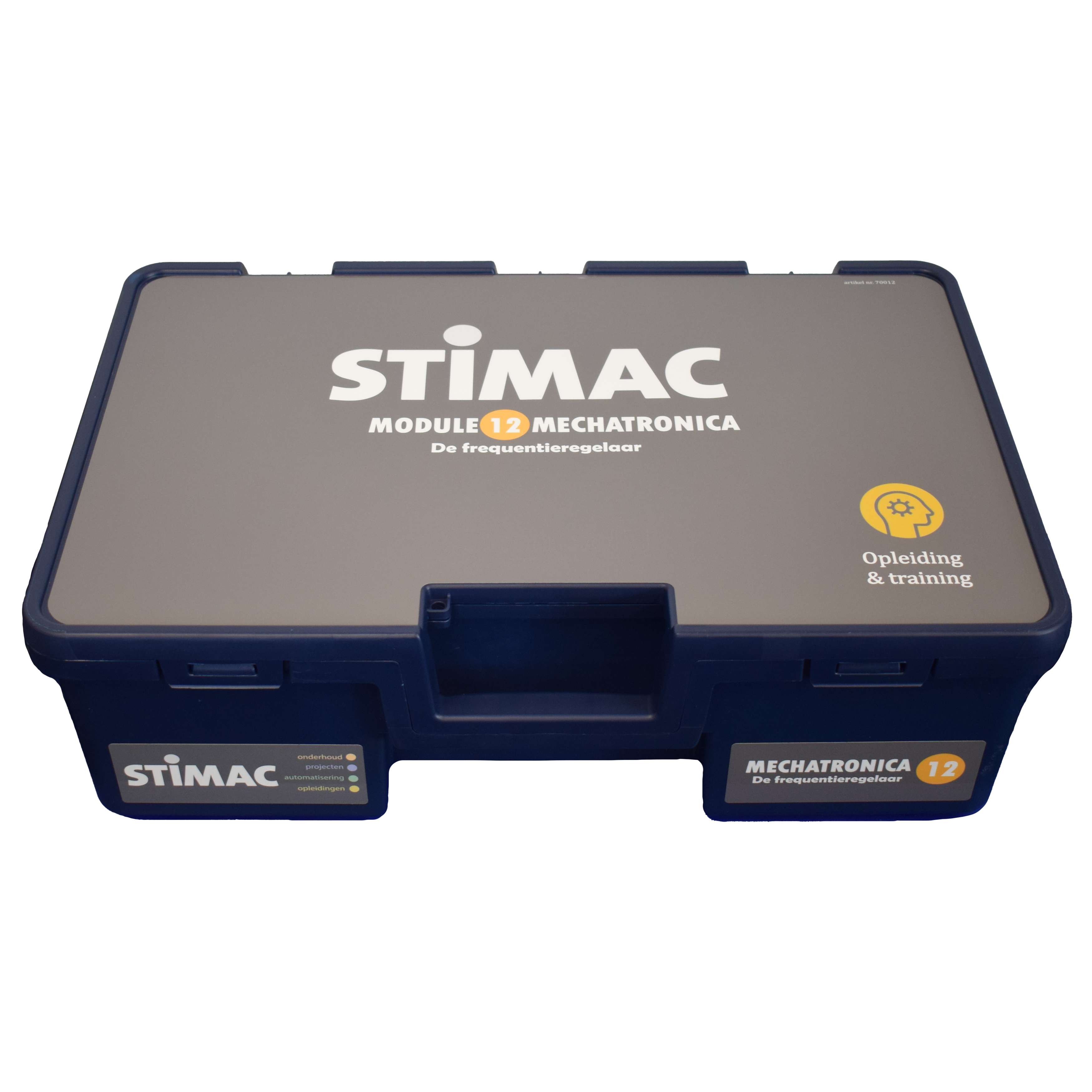

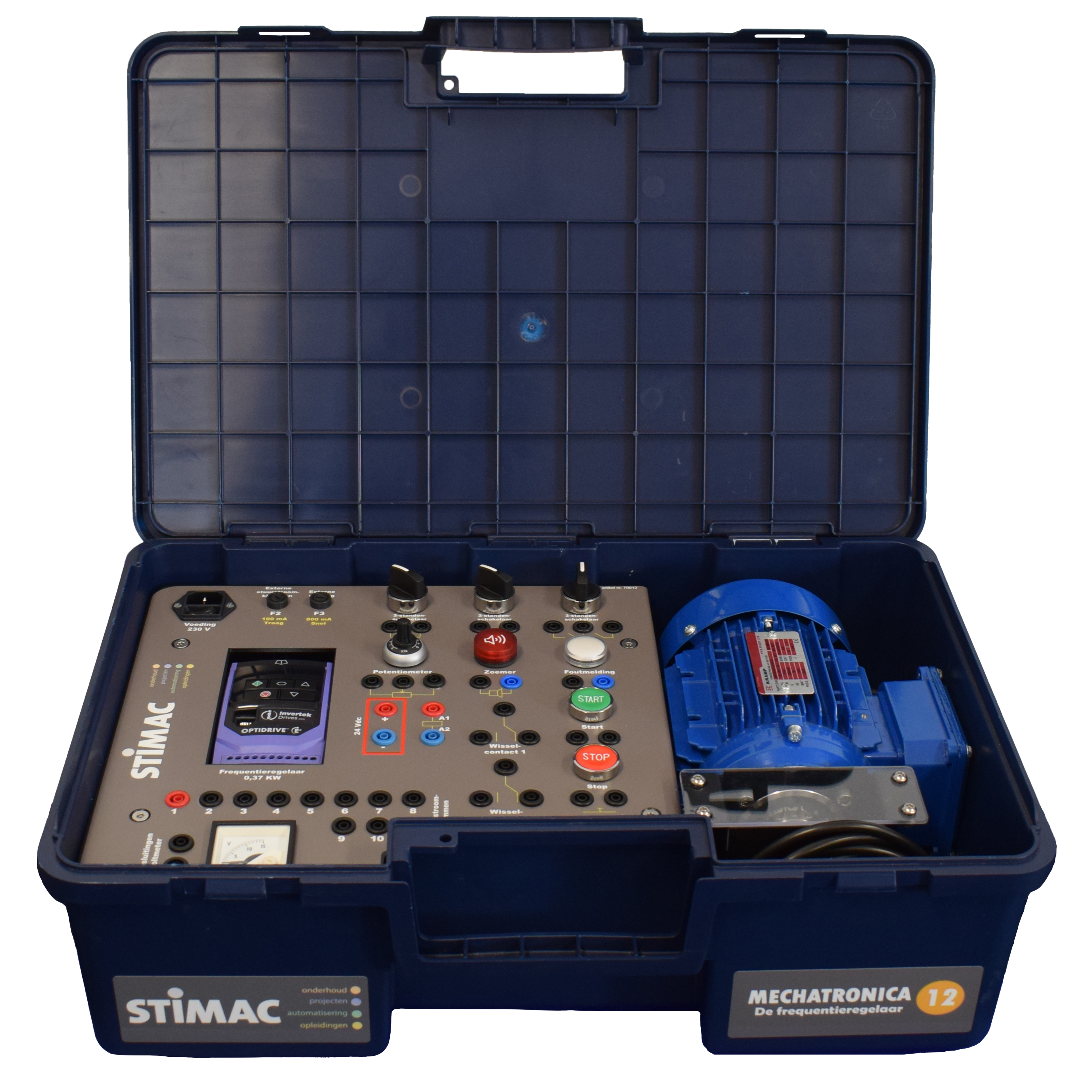

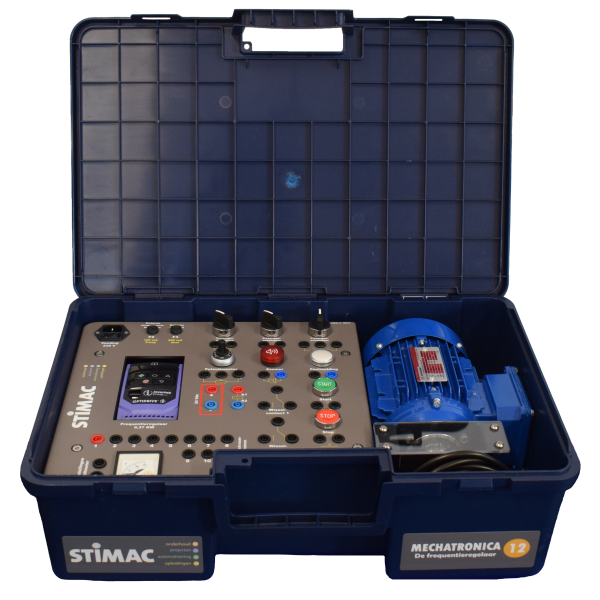

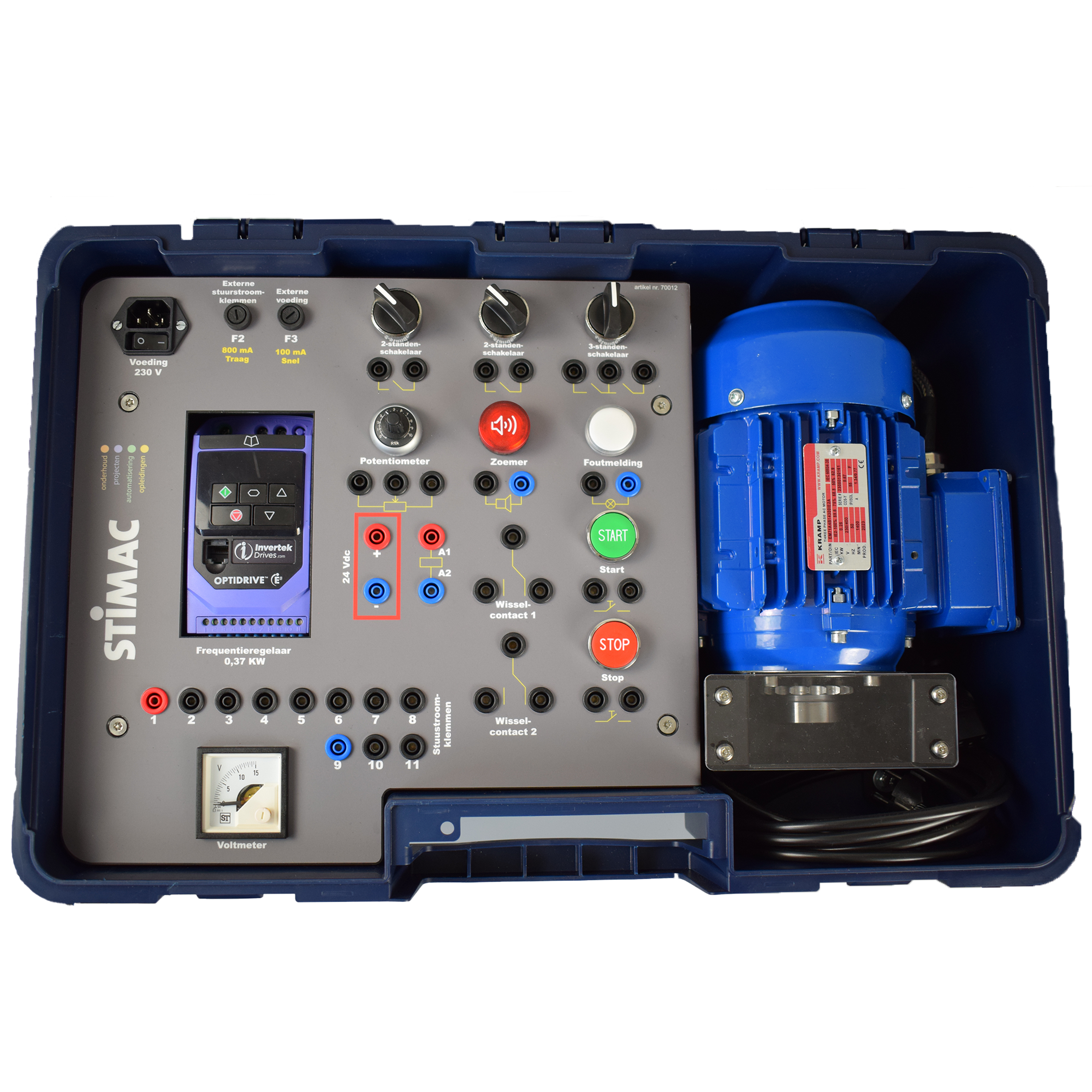

OK12; De frequentieregelaar

• • Inzicht verkrijgen in het functioneren van de frequentieregelaar; het hoe en waarom;
  • In de praktijk vanuit de koffer verschillende mogelijkheden instellen door de parameters in te stellen en het geheel te bekabelen door gebruik te maken van banaanstekker, waaronder;
  • Minimale en maximale snelheid;
  • Acceleratie en deceleratie;
  • 2 snelheden instellen;
  • Aan/uit via externe start/stop knop;
  • Aansluiten potentiometer;
  • Aansluiten alarmsignaal en akoestische zoemer;
  • Analoog signaal zichtbaar maken;
  • Links-/rechtsom schakelen;
  • Et cetera.
  • Uitleg over het begrip frequentie;

N.B.: Alles is in de koffer verwerkt. Zowel de frequentieregelaar als een 0,25 KW elektromotor (230/400 V voeding).

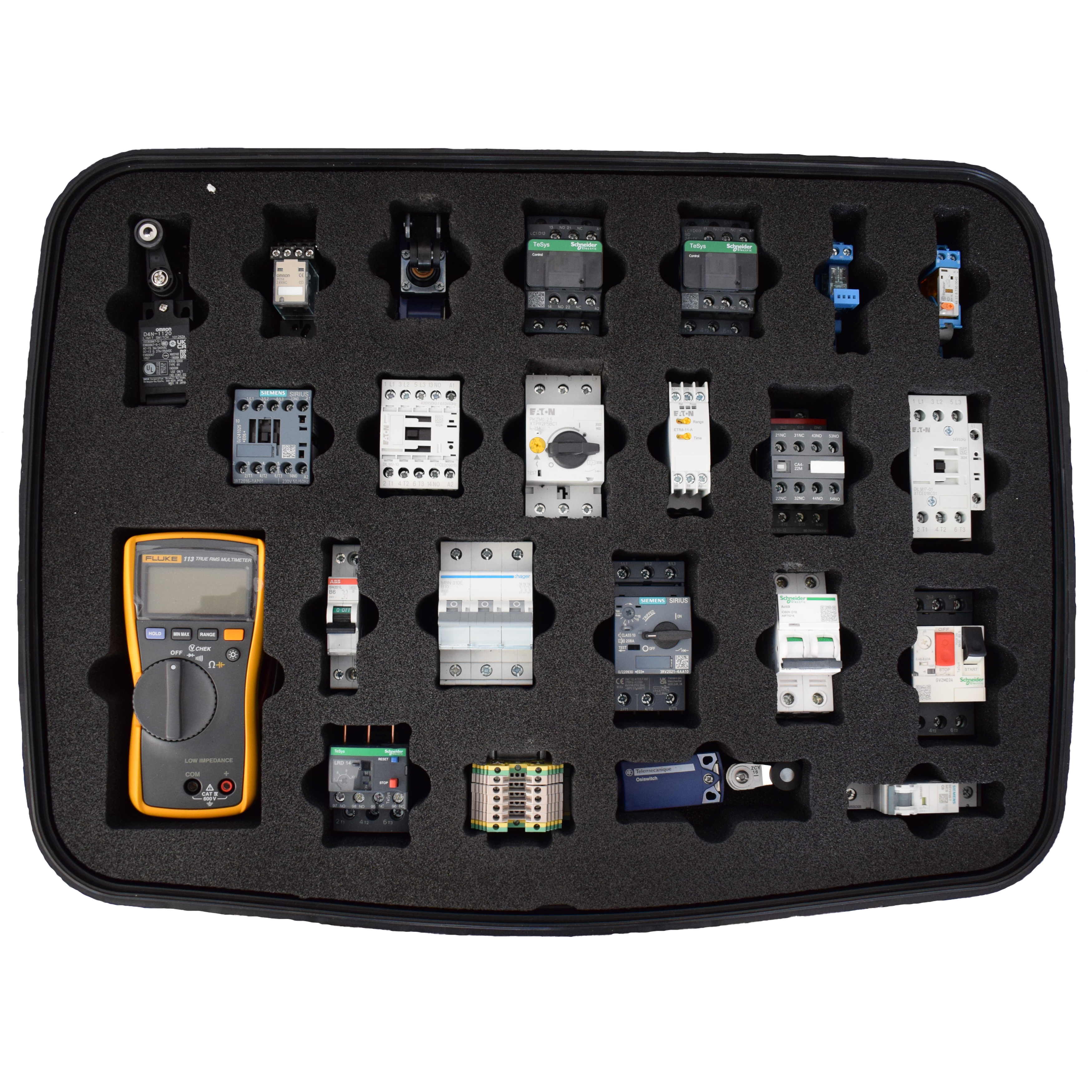

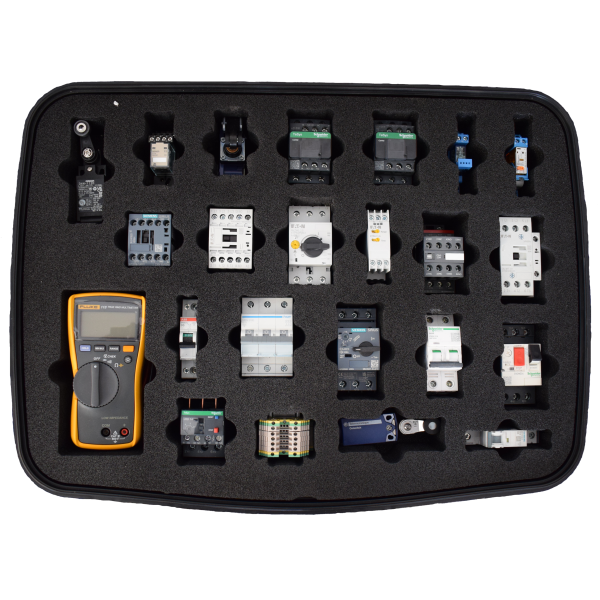

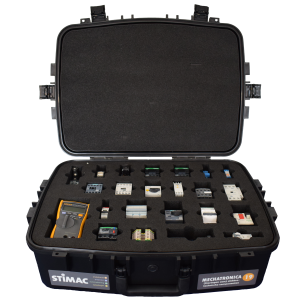

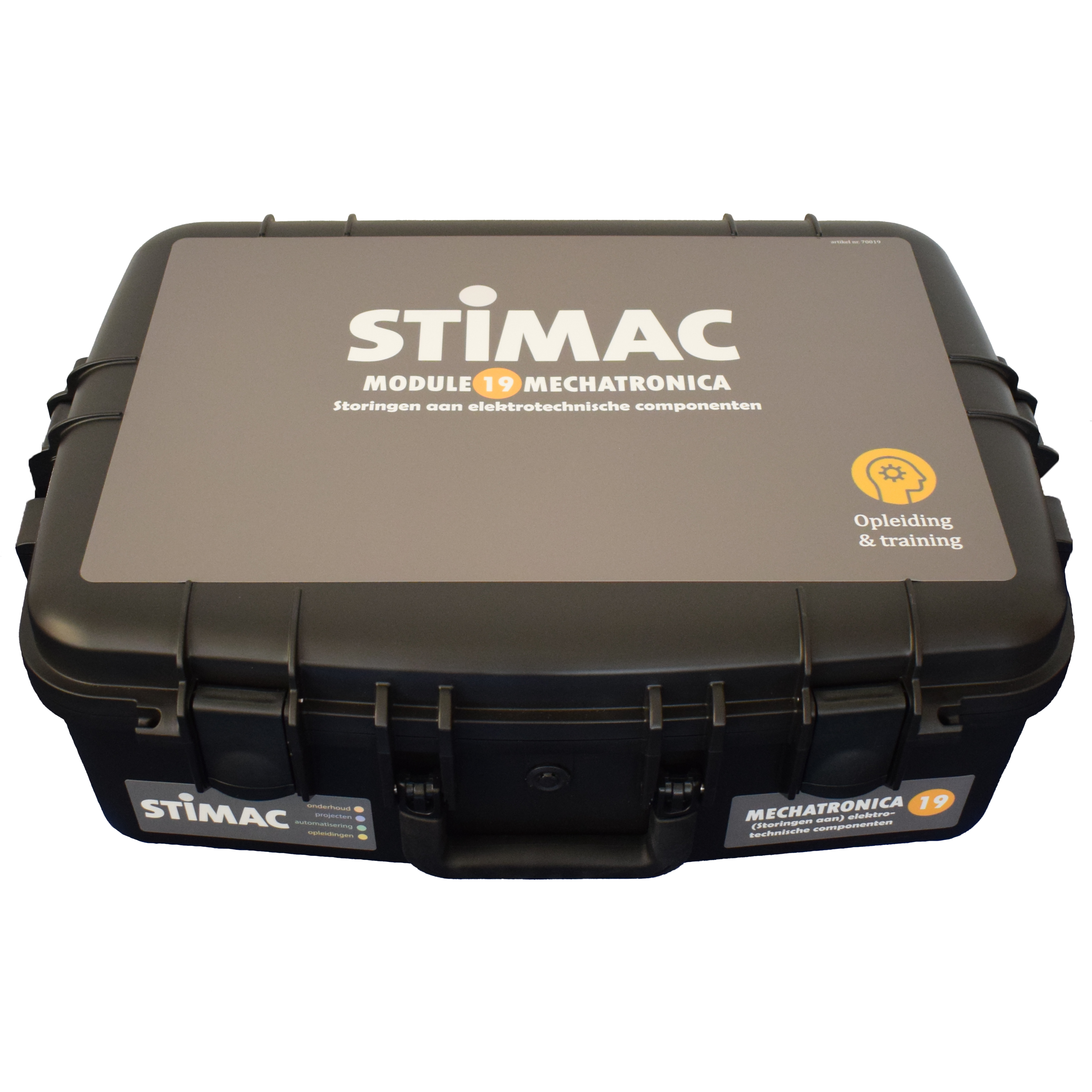

OK19; (Storingen aan) elektrotechnische componenten

• • • Uitleg van magneetschakelaren, installatieautomaten, eindschakelaars en andere hardware componenten middels opengewerkte voorbeelden.
    • Uitleg over verschillende spanningen en vermogens en deze types kunnen herkennen zodat de wisselbaarheid met andere merken mogelijk wordt (samengevat, lezen van de technische gegevens van deze componenten).
    • Door gebruik te maken van een multimeter (defecten aan) deze componenten analyseren; de grond van de diverse storingen.
    • In totaal zullen er circa 15 verschillende storingen gestimuleerd worden.
    • Antwoordkaart wordt meegeleverd.

OK21; Logosoft programmeren

• • • Uitleg over verschillende programmeertaal items zoals <EN>, <OF>, etc.
    • Uitleg over puls, NO en NC contacten.
    • Zelf programmeren van circa 38 oefeningen, vanaf de basis tot gevorderde/expert.
    • Mogelijkheid tot zelf aansluiten van externe besturing door middel van meegeleverde banaanstekkers.
    • Totaal circa 100-110 uur lesstof.
    • Er moet zelf een software aangeschaft worden voor een bedrag van €74,- bij een elektrotechnische groothandel.

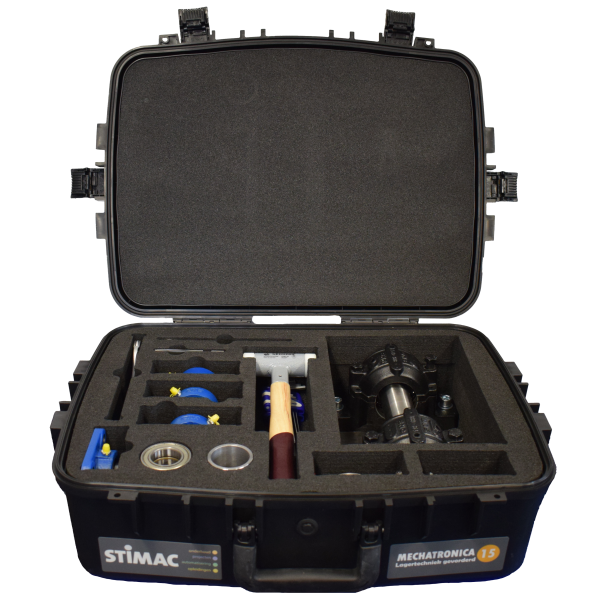

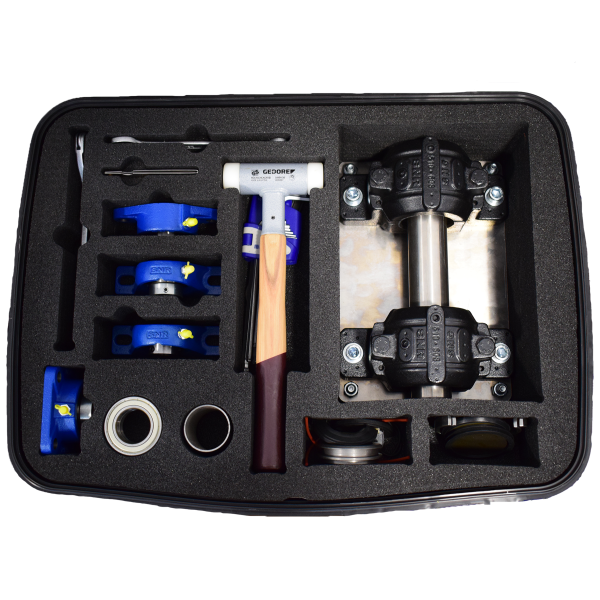

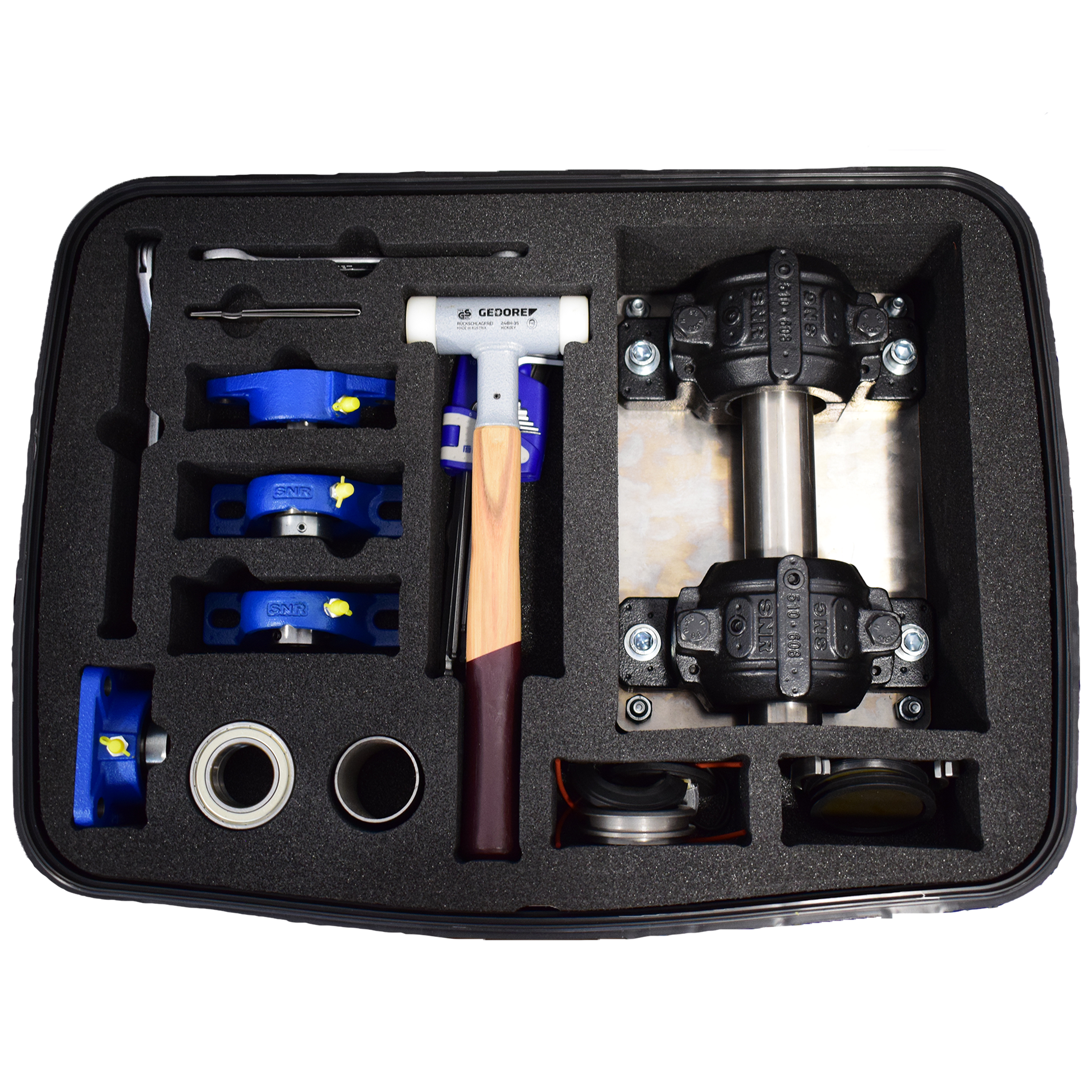

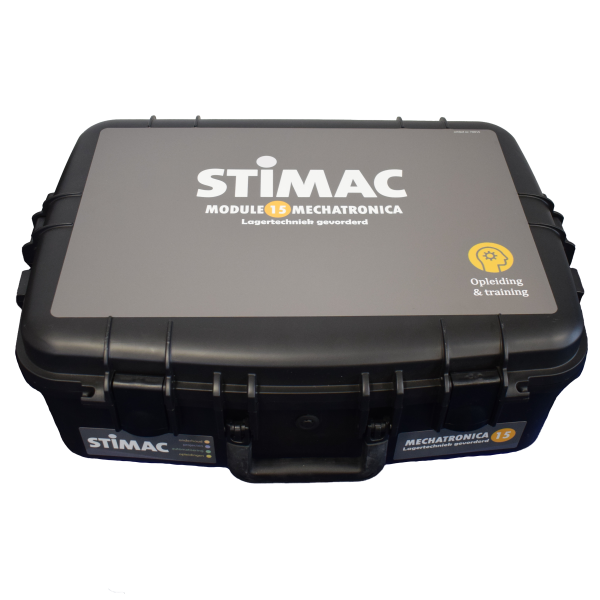

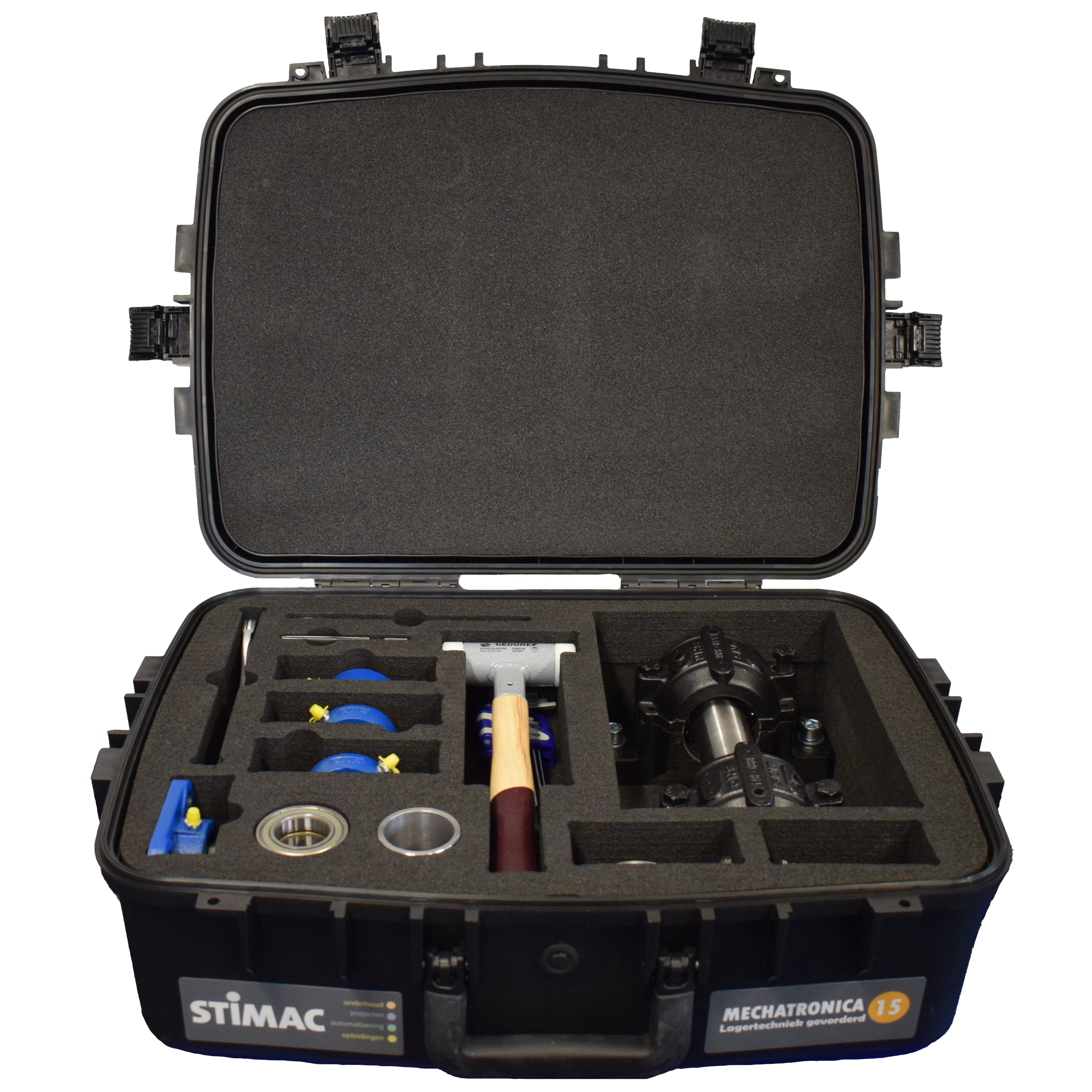

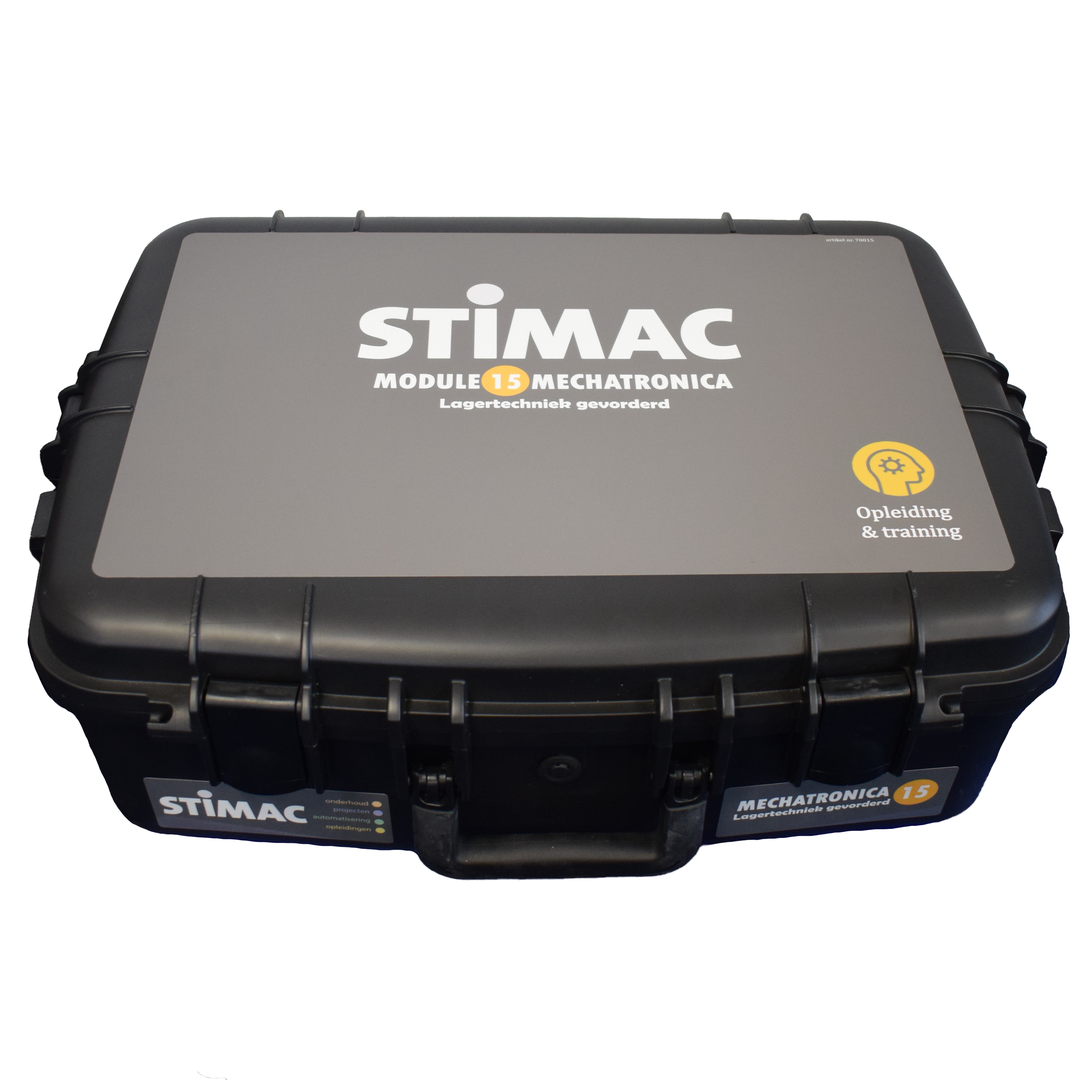

OK15; Lagertechniek gevorderd

• • Uitleg over de interne speling in een lager. (Betekenis van L1, L2, L3, L4, L5 speling);
  • Zelf lager afstellen op interne speling door gebruik te maken van een ….maat;
  • Uitleg gebruik conische lagers met klembus;
  • Uitleg gedeelde lagerblokken, inclusief seals;
  • Geheel monteren op een vlakke plaat. Tevens bespreken van de verschillende seals;
  • Wisselen van inserts in lagerblokken;
  • Praktijkcases over lagers maken; welke keuze en waarom.

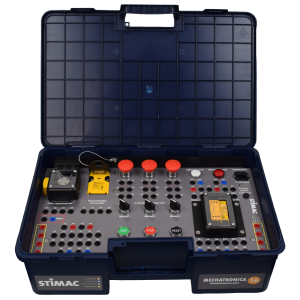

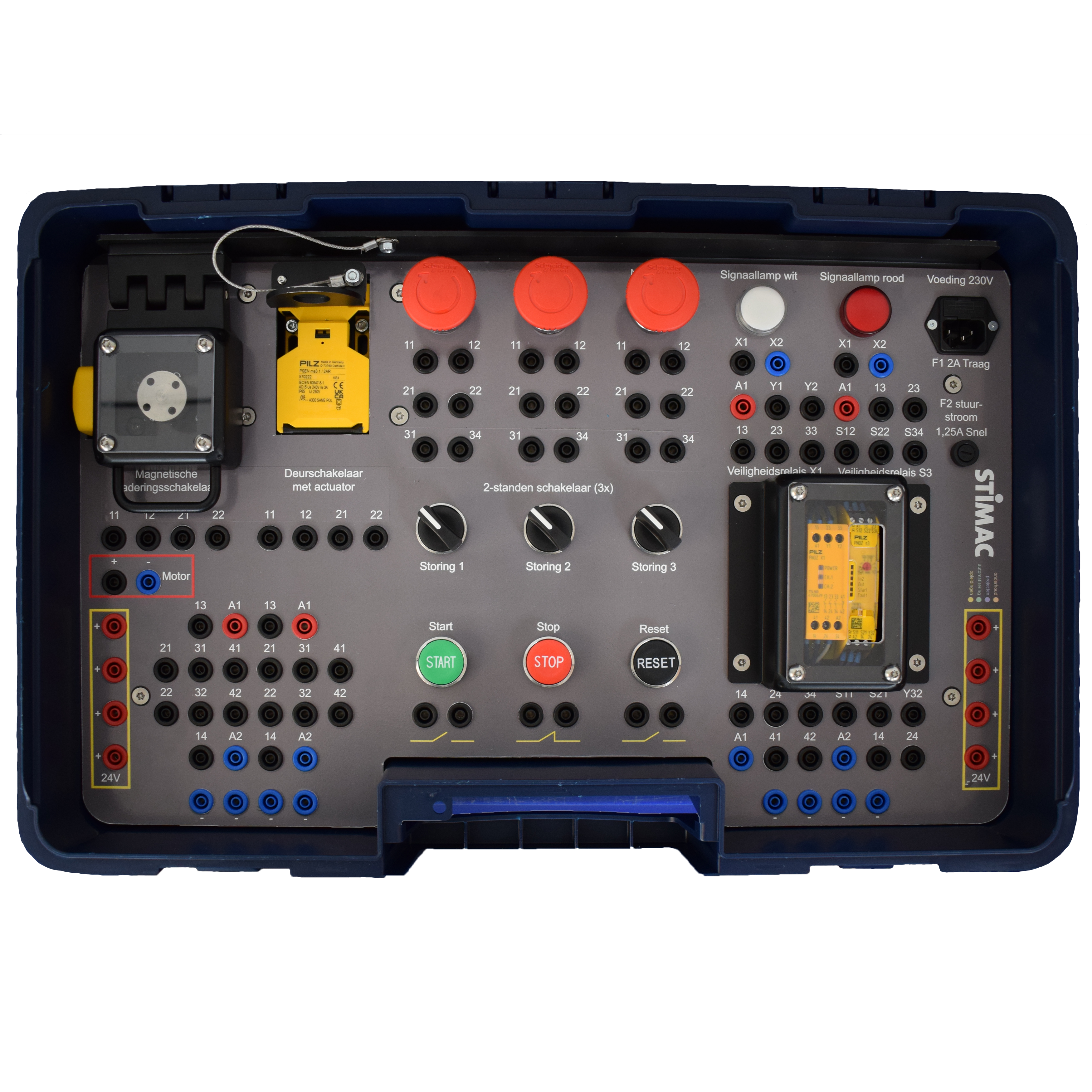

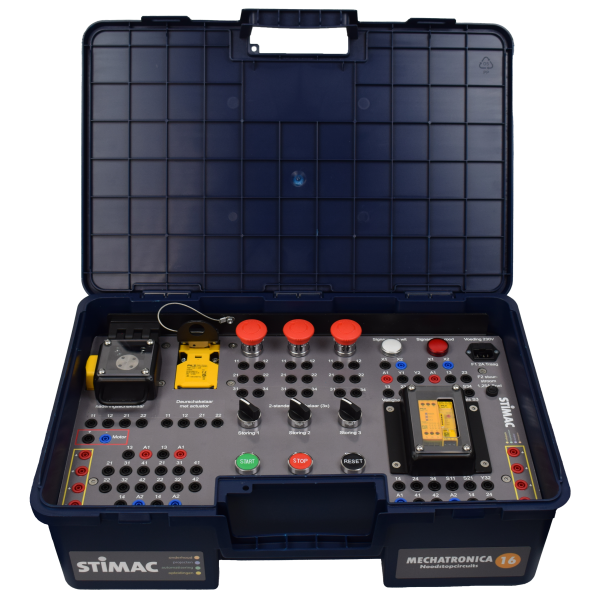

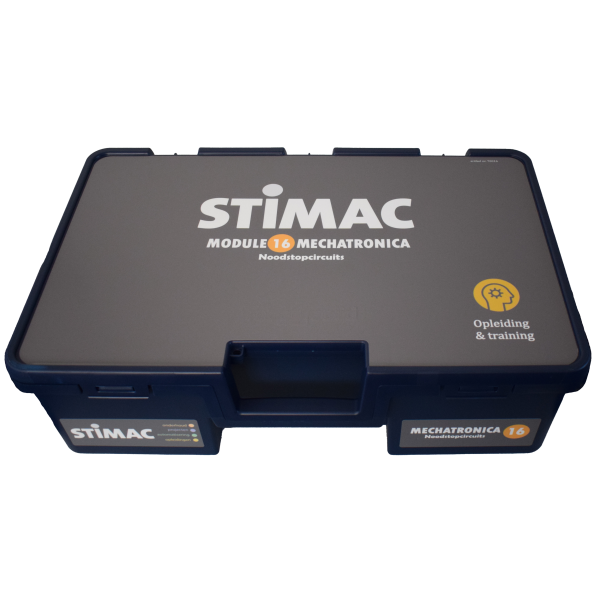

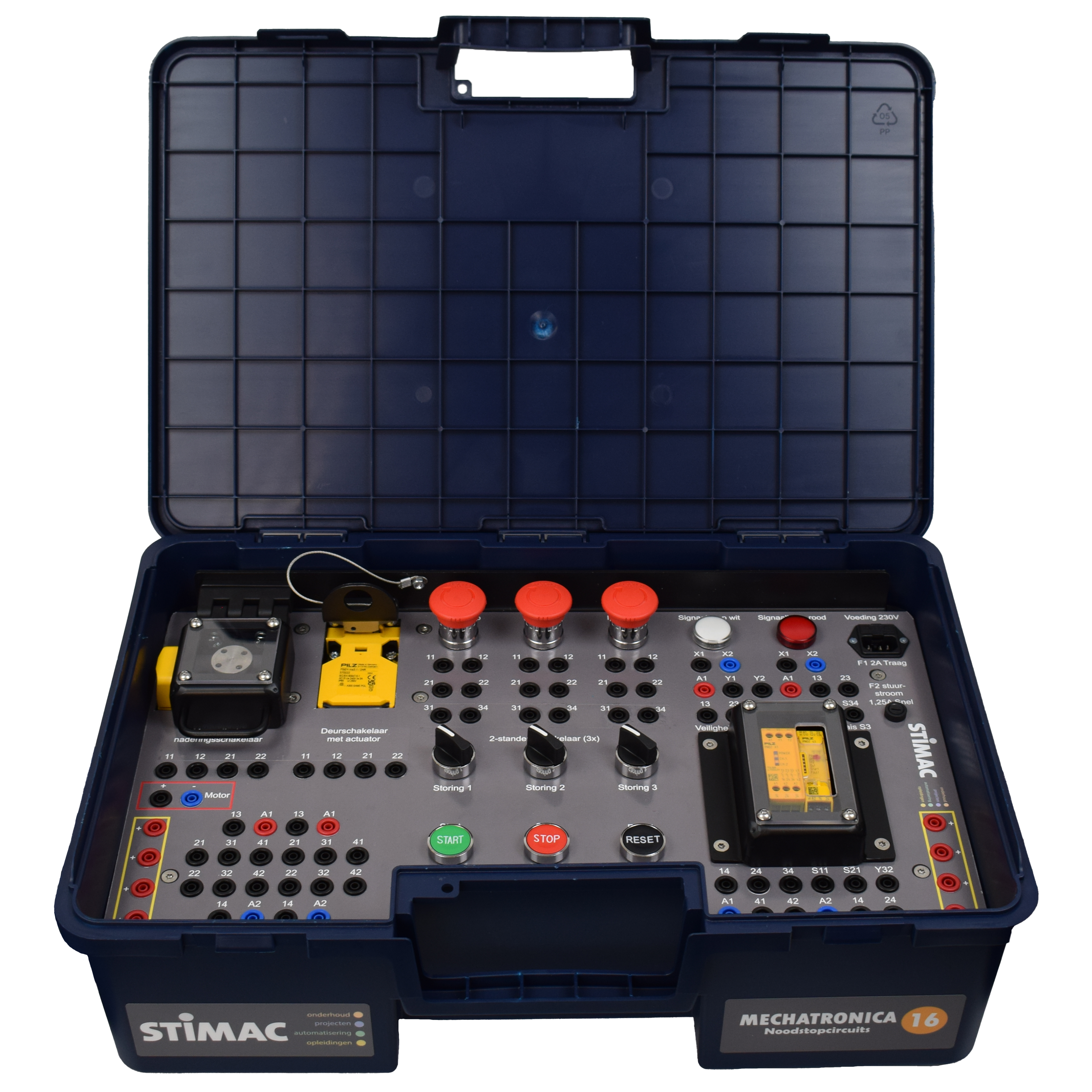

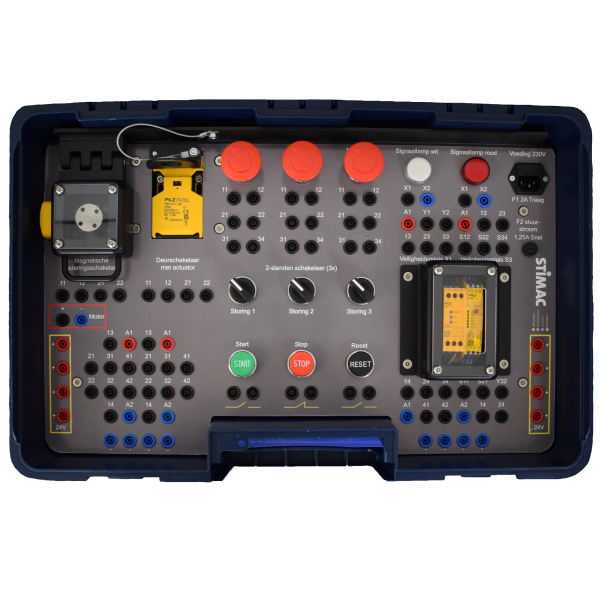

OK16; Noodstopcircuits

• • Uitleg over veiligheid van machines en de machinerichtlijnen;
  • Uitleg over component en die de veiligheid moet bewaken en het daarbij horende veiligheidscircuit;
  • Door gebruik te maken van banaanstekkers één circuit maken van noodstoppen in serie;
  • Aanleggen van een veiligheidscircuit met een gecodeerde schakelaar;
  • Storingen zoeken en analyseren van een noodstopcircuit;
  • Maken van een analyse van een fictieve machine.

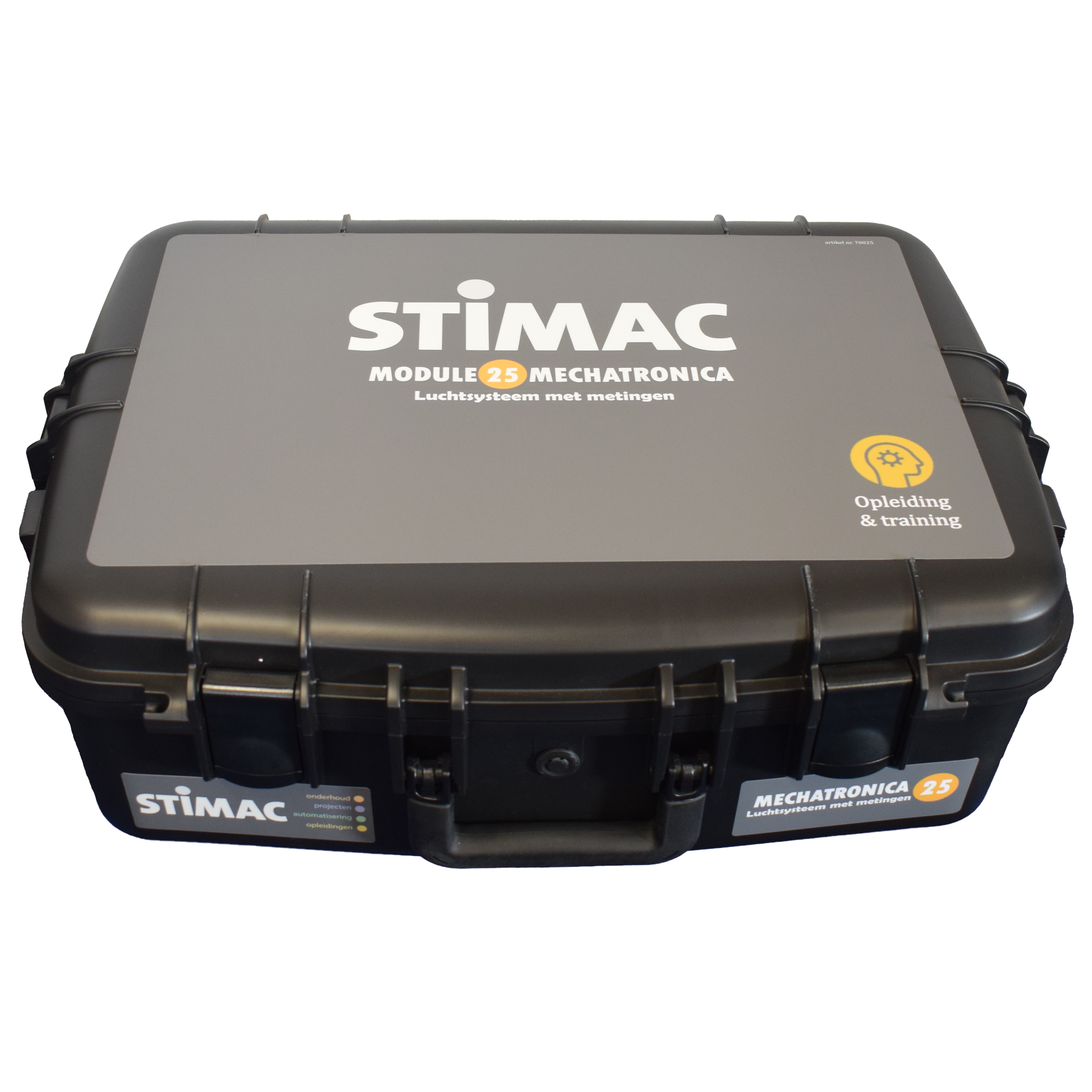

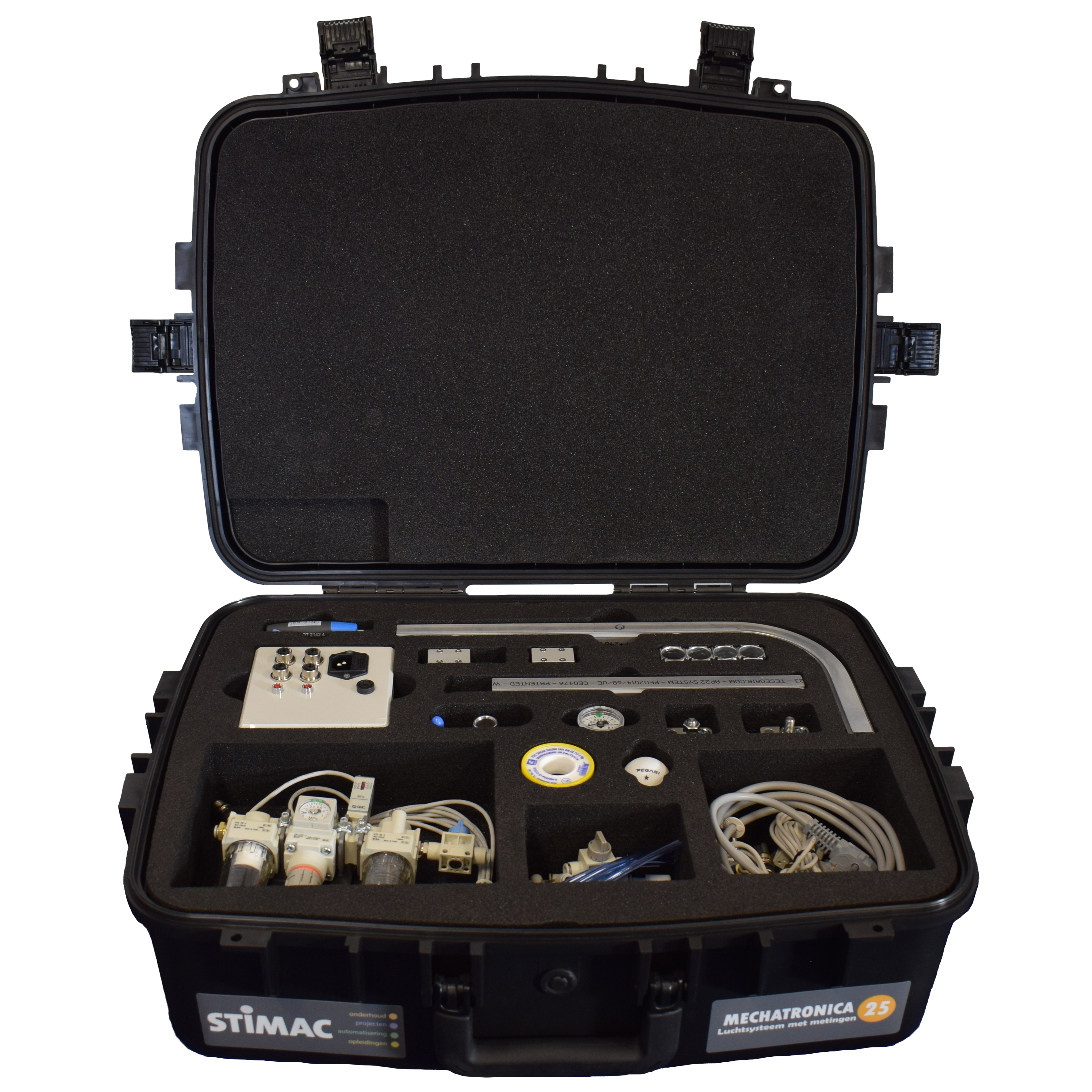

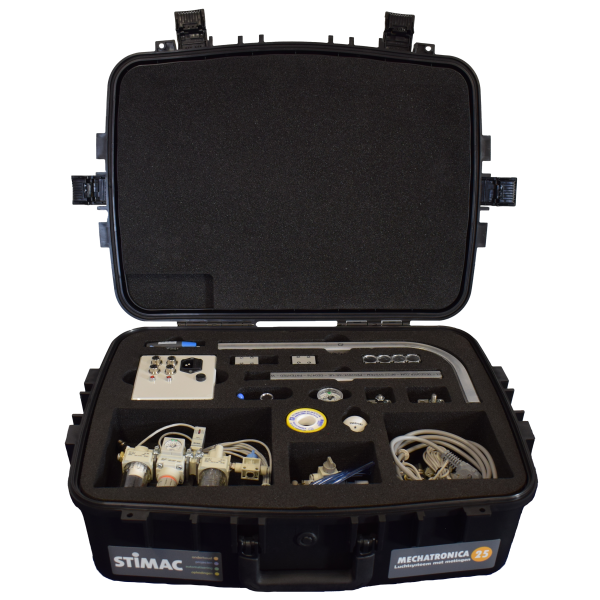

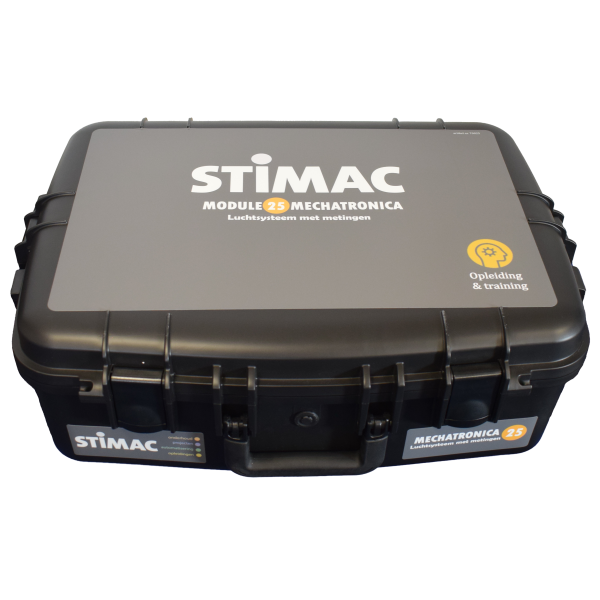

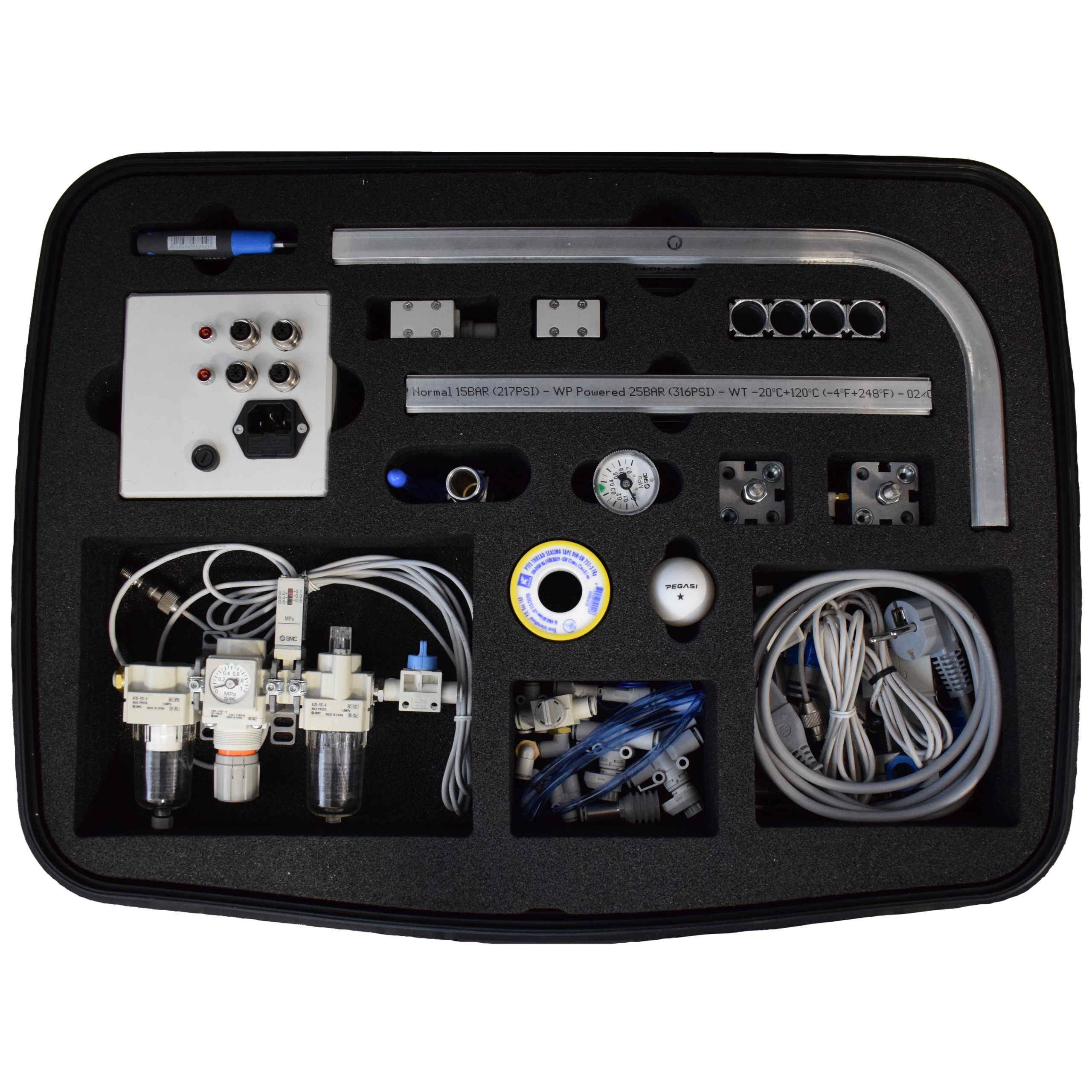

OK25; Pneumatisch systeem met metingen

• • • Uitleg ringleiding en verschillende meettechnieken
    • Uitleg en berekening kosten luchtlekkage
    • Uitleg en berekening benodigde cilinder
    • Maken van ringleidingsysteem
    • Uitvoeren van verschillende metingen
    • Ook inclusief klein stukje vacuüm

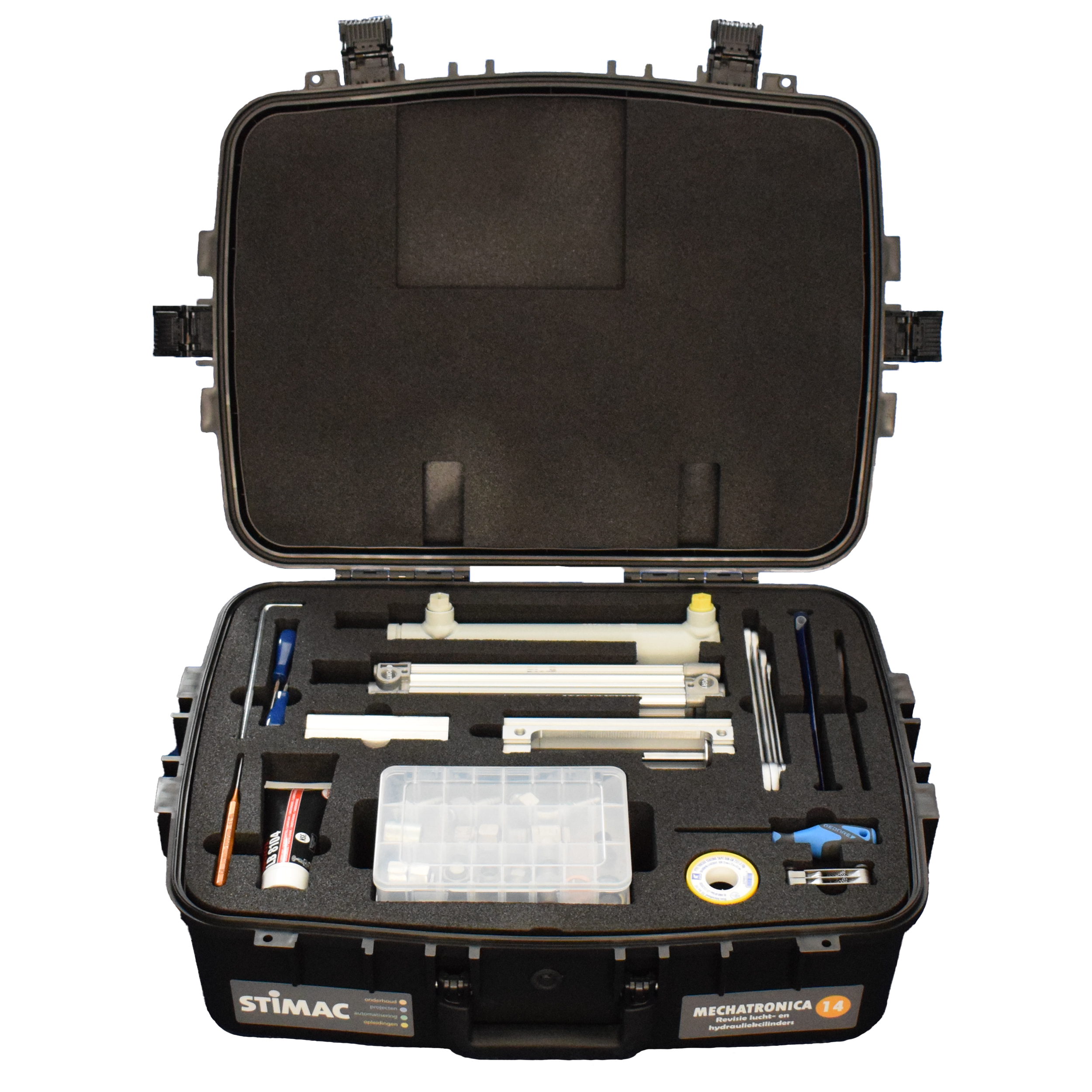

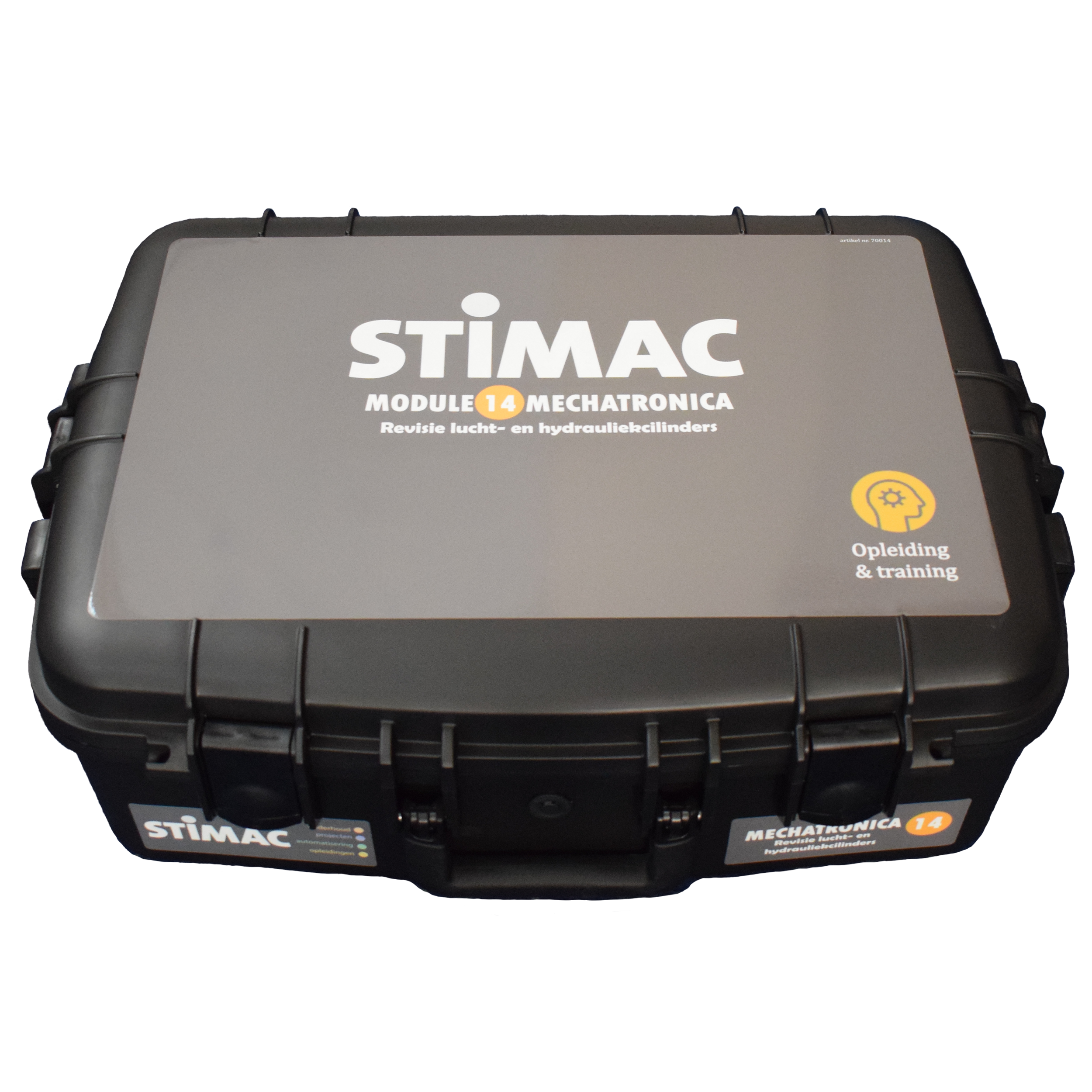

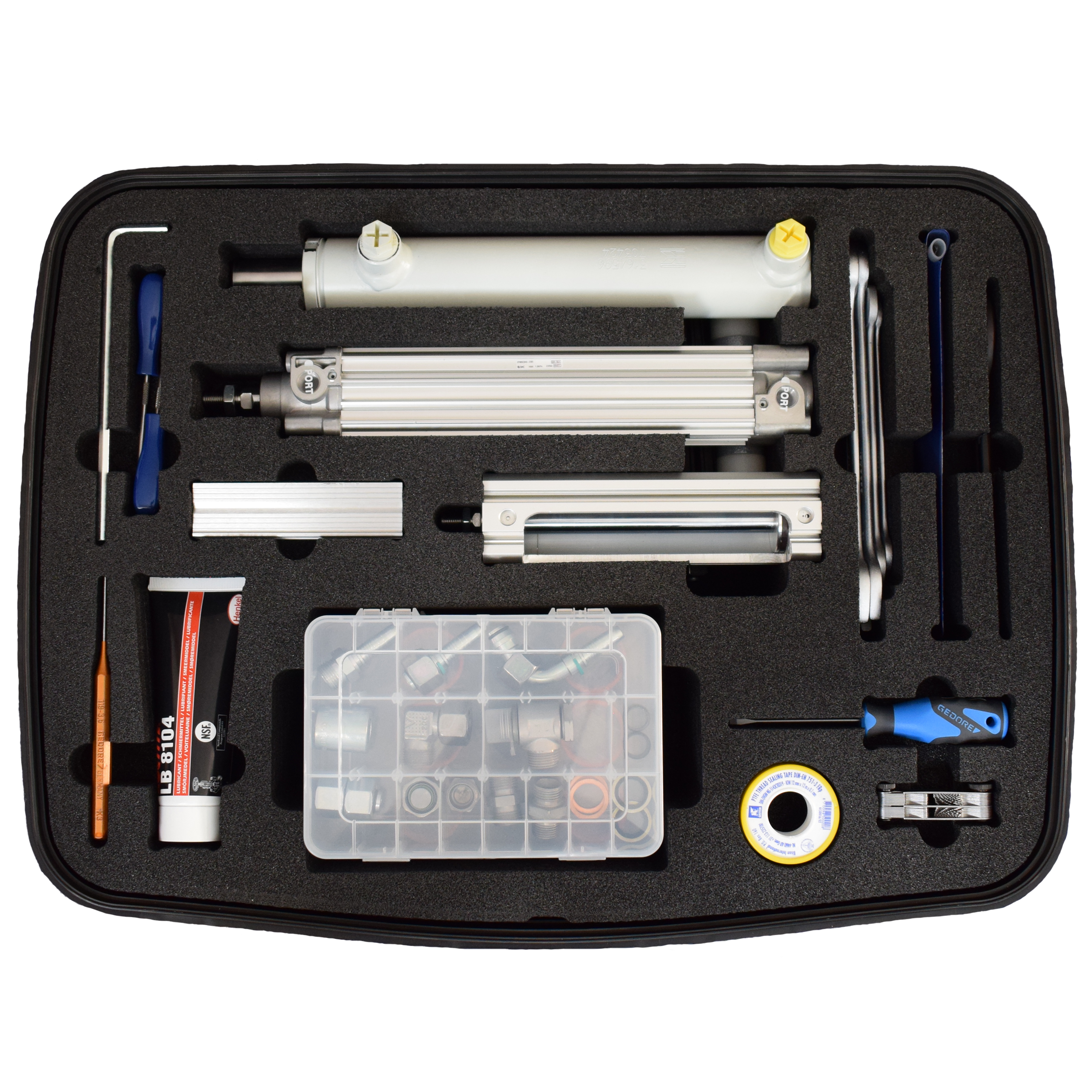

OK14; Revisie lucht en hydrauliek cilinders

• • Uitleg over de interne werking van pneumatische en hydraulische cilinder;
  • Berekenen van maximaal te leveren krachten;
  • Zelf afdichtingen en seals in cilinders monteren;
  • Uitleg over keerringen en schrapers;
  • Uitleggen hoe onderhoudstechnisch deze cilinders gecontroleerd kunnen worden;

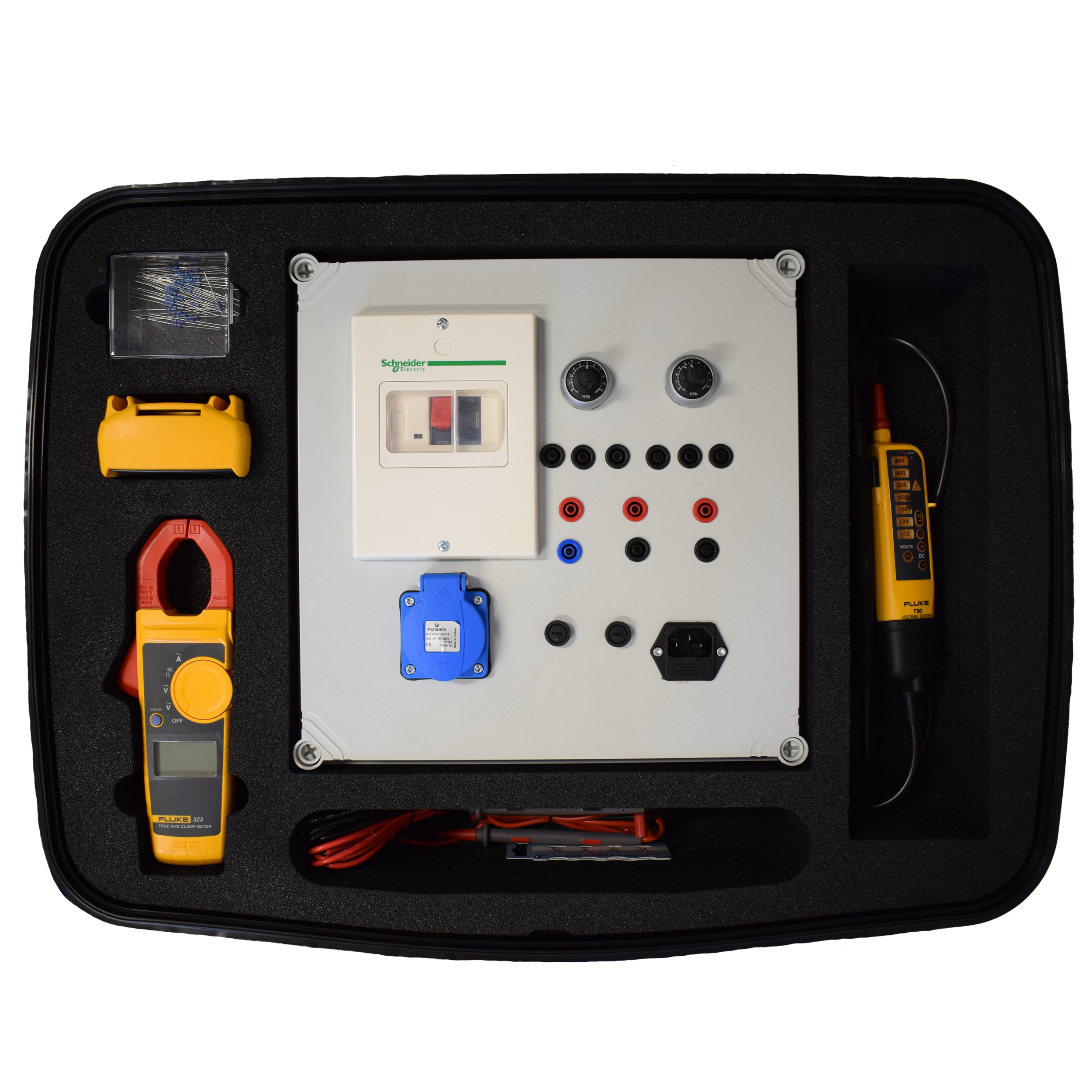

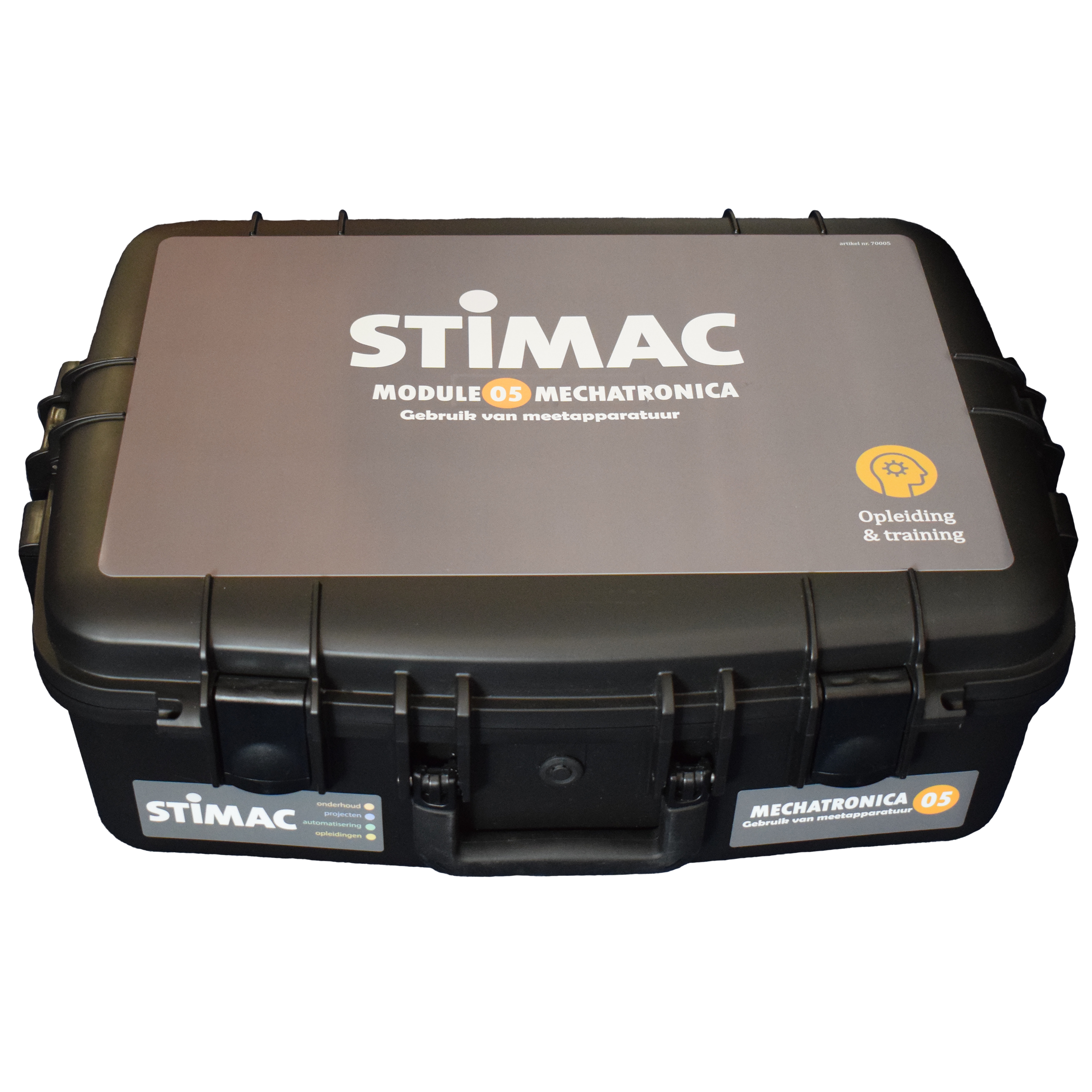

OK05; Gebruik van meetapparatuur

• • Uitleg van het gebruik van een 2-polige spanningstester (Fluke);
  • Uitleg van het gebruik van een multimeter (Fluke);
  • Uitleg van de begrippen spanning, stroom, weestand en vermogen;
  • Het meten van verschillende spanningen (tot maximaal 24 Vdc/48 Vac);
  • Uitleg van wissel- en gelijkspanning;
  • Uitleg van het gebruik van een stroomtang;
  • Het zelf meten van spanningen;
  • Zelf meten van verschillende weerstanden. Er zijn wat theoretische oefeningen (serie parallelschakelingen) opgenomen waarbij deze ook in de praktijk nagemeten kunnen worden;
  • Het uitvoeren van stroommetingen, zowel tussen (in) de stroomkring als door gebruik te maken van een stroomtang.

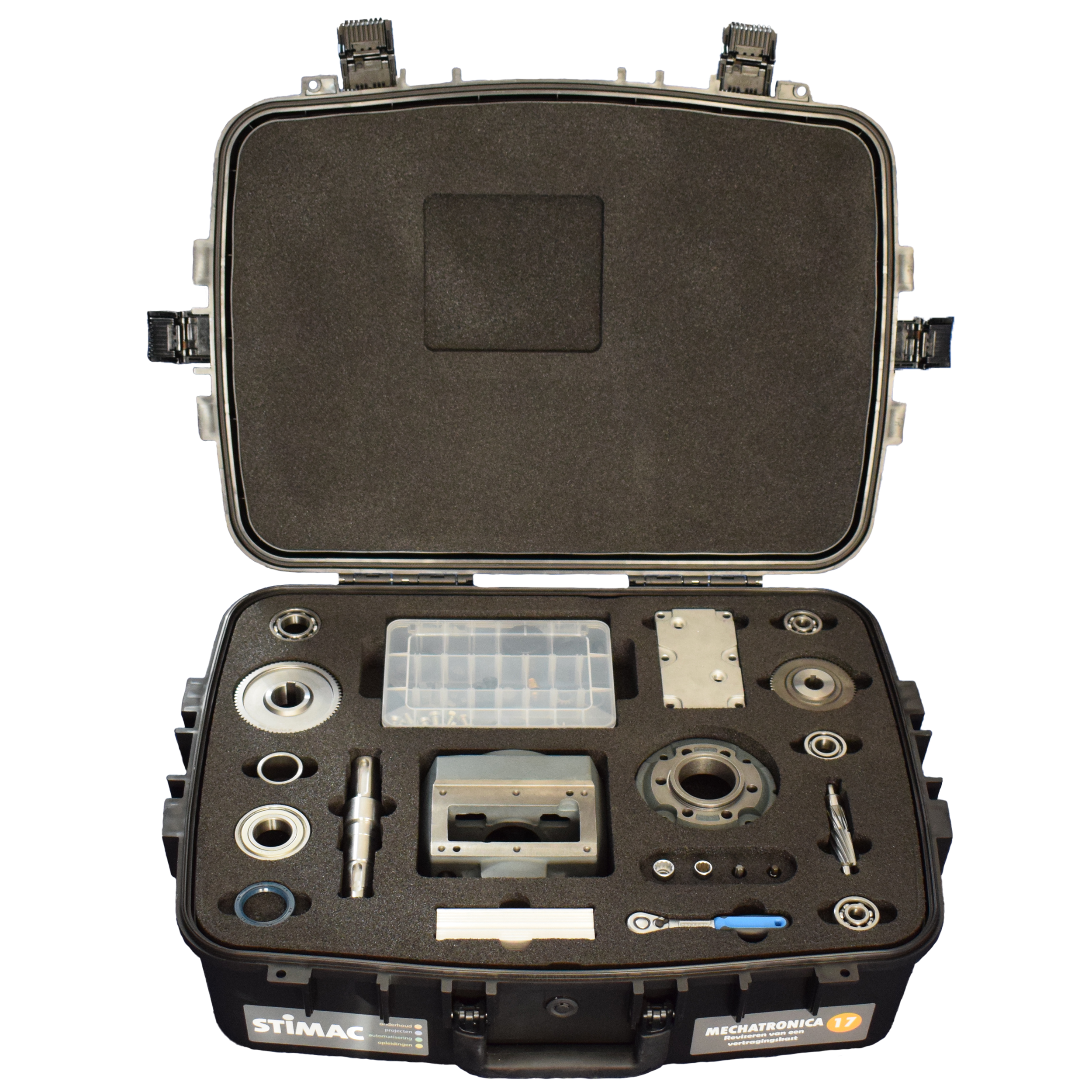

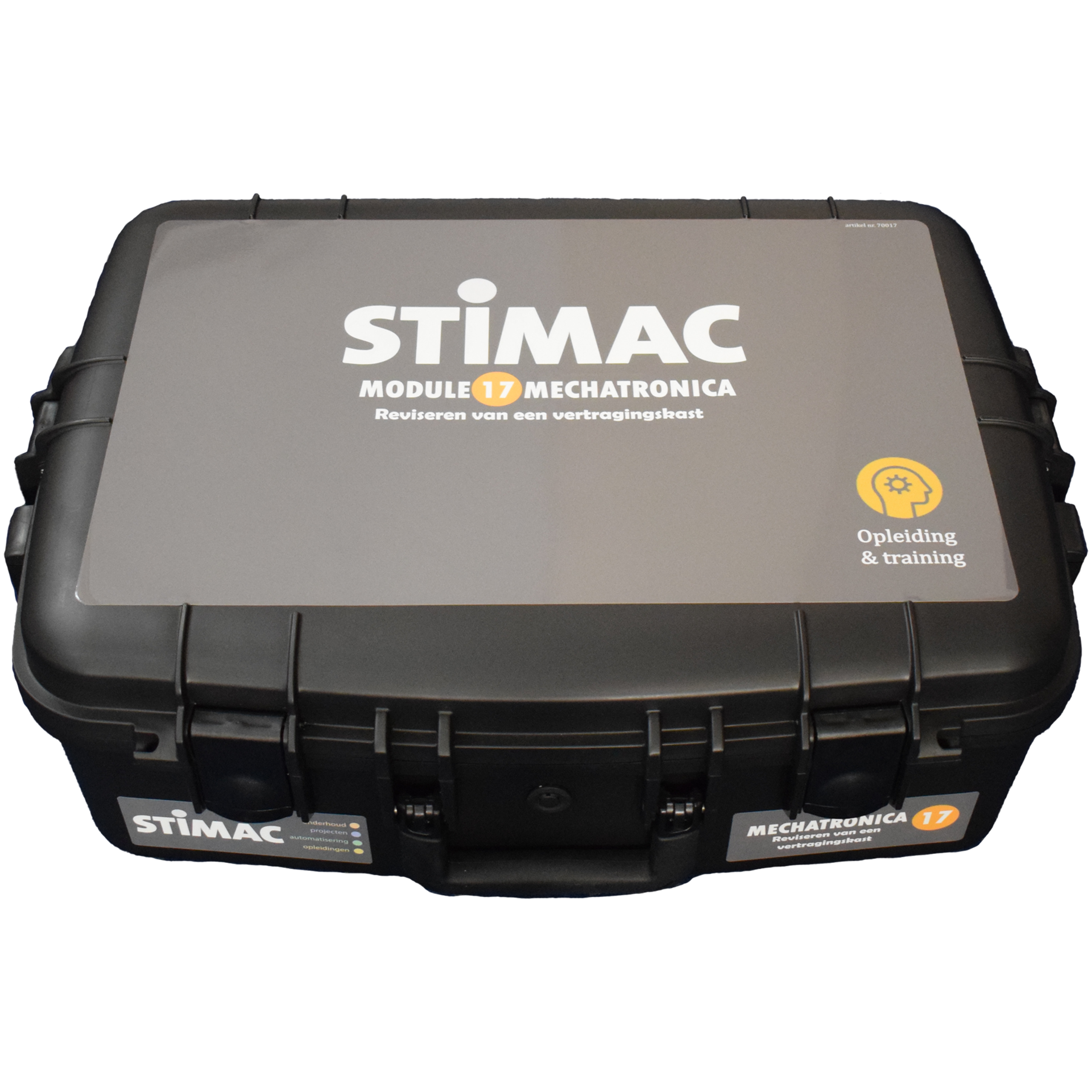

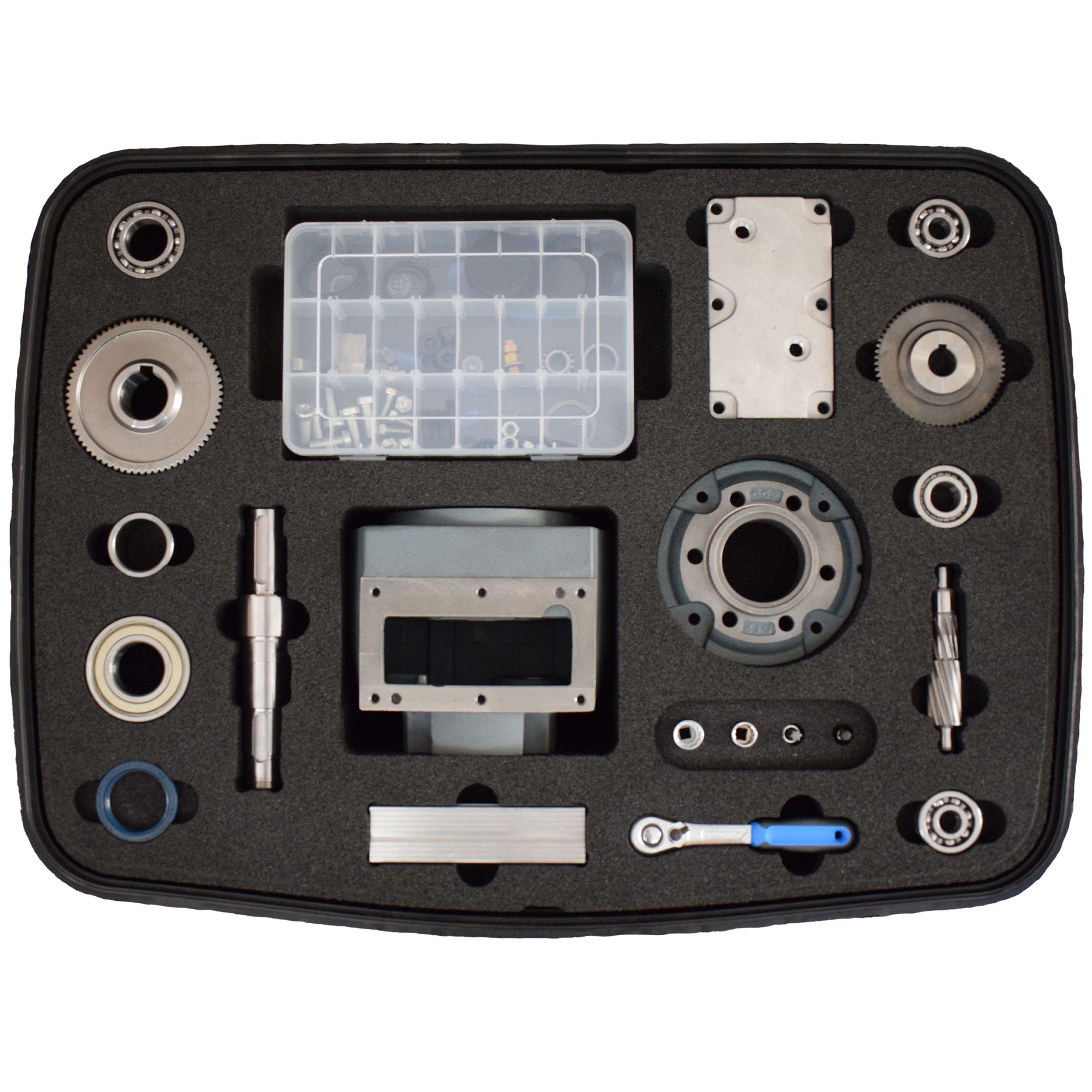

OK17; Reviseren van een vertragingskast

• • Basistheorie over het hoe en waarom van het gebruik van verhogingskasten;
  • Uitleg over de opbouw van de verschillende trappen in de kasten;
  • Verschil verklaren tussen wormwiel- en tandwielreductoren, ook energie technisch;
  • Uitleg over bouwvormen en het olieniveau in de reductoren;
  • Gebruik van vloeibare pakkingen met voedselveilige olie;
  • Zelf uit elkaar halen van een reductor en deze weer compleet assembleren.

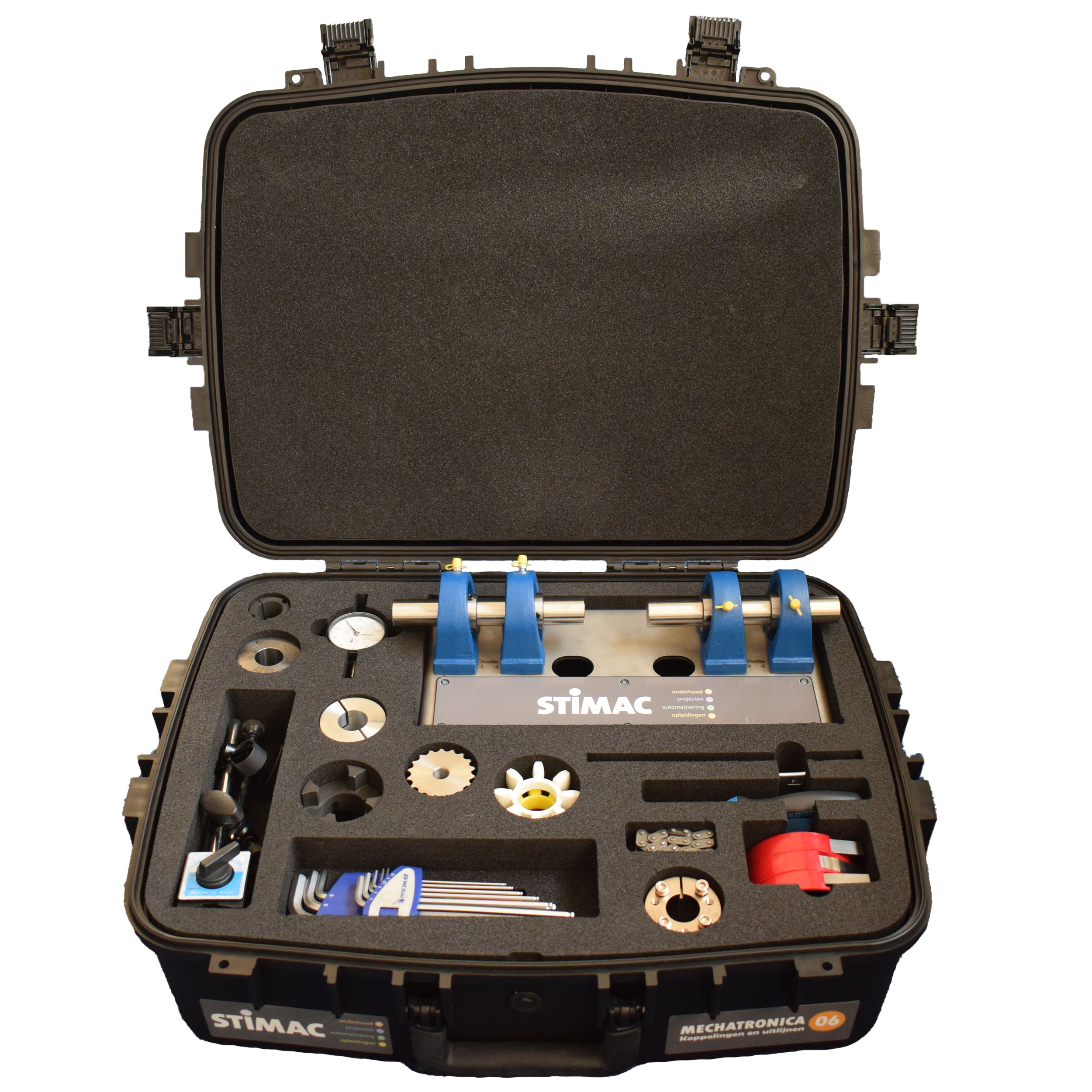

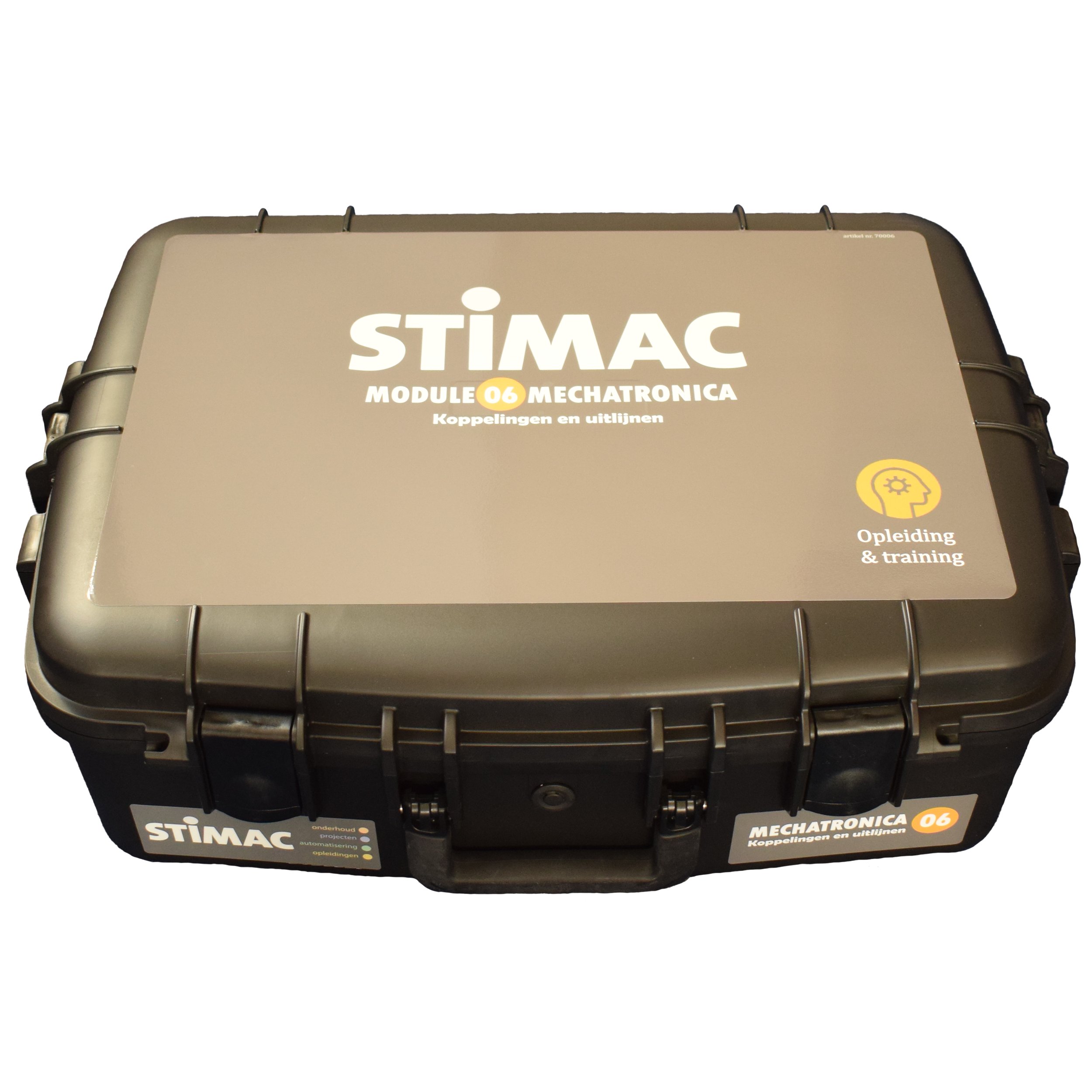

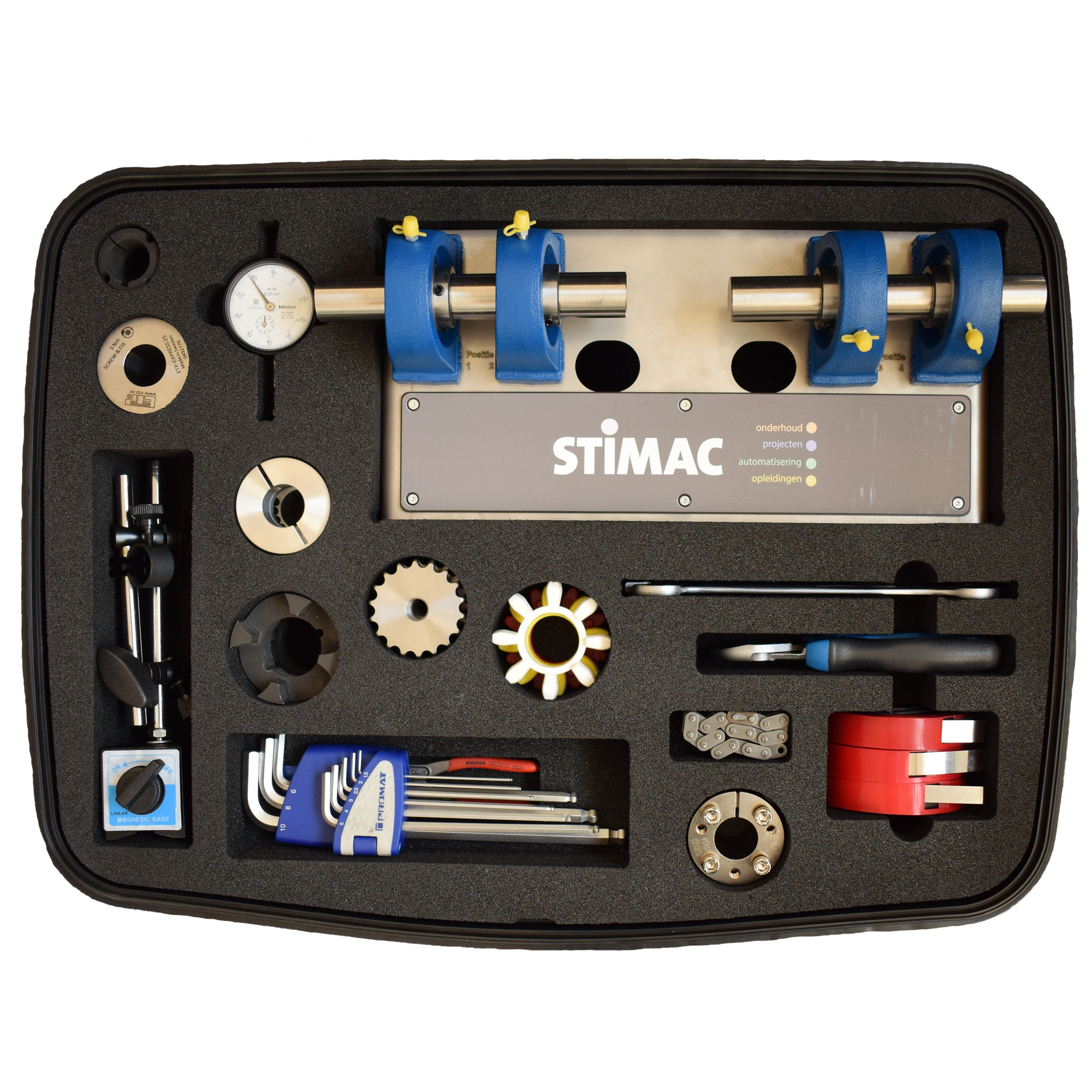

OK06; Koppelingen en uitlijnen

• • Het verschil in verschillende koppelingen bepalen; waaronder
  • Klembus koppeling (taperlock);
  • Klauwkoppeling;
  • Hydraulische koppeling;
  • Koppelingen die flexibel zijn en lichte uitlijnfouten en trillingen op kunnen vangen;
  • Ammlock koppelingen;
  • Bespreken hardheden en toepassingen verschillende soorten sterelementen in klauwkoppelingen;
  • Zelf deze koppelingen monteren op een basisstandaard met stelmogelijkheden. Controle van de uitlijning door klokjes tot op 0,01 mm. Deze worden geleverd inclusief magnetische standaard. Uitlijning door gebruik te maken van latoenkoper in verschillende diktes;
  • Slijtage van koppelingen herkennen.

OK22; Solderen

• • Geleverd worden alle materialen om alles te solderen, uitleg wordt gegeven over de volgende soldeeroefeningen:
  • Kabels verlengen
  • Connectoren solderen
  • Uitleg van soldeertin.
  • Aanbrengen krimpkous over gemaakte solderingen.

OK23; lineaire geleidingen

• • Uitleg over het gebruik van lineaire geleidingen.
  • Verschillen tussen verschillende loopwagens en aandachtspunten bij monteren en/of vervangen van deze wagens.
  • Smeerprocedure voor het onderhoud van deze rails.
  • Uitlijnen van meerdere parallel geplaatste geleidingen door middel van een meetklok (op 0,05 mm).
  • Noodstop en gebruik van een momentsleutel bij de montage van deze geleidingen.
  • Gebruik van afdekdopjes op de bouten (en uitleg waarom deze altijd worden gebruikt).

OK24; HMI-scherm programma

• • Let op: mogelijk moet bij deze module basissoftware worden aangeschaft.
  • Uitleg werking exor(?) bedieningspaneel.
  • Basisuitleg aanbrengen en t… knoppen aan de verschillende plaatsen op het scherm.
  • Aanbrengen van diverse functies in het HMI-scherm.
  • 7’’-scherm is weggewerkt in een draagbare koffer.

OK20; Tribologie (vetsmering)

• • Uitleg opbouw van smeervetten (uitleg diverse bestandsdelen).
  • Manieren bespreken van smeren en uitwisselen netpatronen.
  • Bespreken viscositeit van vetten en de diverse oliën.
  • Bespreken van additieven in smeermiddelen.
  • Bespreken van voedselveilige oliën en de toepasbaarheid in de verschillende gebieden.
  • Uitleg over spray-smeermiddelen zoals kettingolie en kruipolie
  • Uitleg van manieren hoe gesmeerd moet worden.
  • Voorbeelden van smeertoepassingen en smeernippels; tevens een algemeen smeersysteem bouwen.
